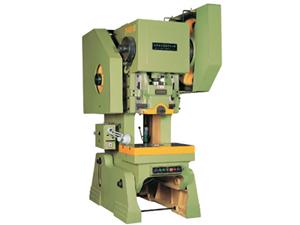

Механические прессы с регулируемым ходом ползуна J23D

Механические прессы с регулируемым ходом ползуна J23D

Описание
Серия J23D является видом механических пресс – станков. Они обладают регулируемым ходом, поэтому они также известны как механические прессы с регулируемым ходом ползуна. Они в основном используются для резки, пробивки, растяжки и волочения металлического материала в процессе штамповки автомобильных запчастей, роторов двигателей и других мелких точных компонентов. Они оснащены горизонтально расположенным коленным валом. В данных механических пресс – станках также используется соединенное зажимное устройство с жестким ротатором и двойная поворотная соедимненная конструкция для эффективного преодоления отдачи при штамповке. Высота закрытия может настраиваться вручную при помощи масштабного отображения.

Характеристики
1.Механические прессы с регулируемым ходом ползуна J23D сделаны из высокопрочного чугуна.
2. Конструкция C-образной рамы придает максимум твердости и минимальный прогиб точным компонентам и характеризуется длительным сроком службы инструментов.
3. Механические пресс – станки экономичны и практичны.
4. Механические прессы с регулируемым ходом ползуна характеризуются высокой точностью и хорошей эффективностью.
5. Данные механические пресс – станки характеризуются простотой и удобством в управлении.

Эксплуатационные качества
1. Механические пресс – станки оснащены електрическим контролем ПЛК и горизонтально расположенным коленным валом. Для электрического контроля используется ПЛК от Omron, для централизованного управления и повышения надежности данных пресс – станков.
2. Механические прессы с регулируемым ходом ползуна оборудованы соединенным зажимным устройством с ротором и двойной поворотной соединенной конструкцией. Данная конструкция может эффективно преодолевать отдачу при штамповке.
3. Механические пресс – станки также оснащены световым защитным устройством и устройством аварийной остановки. Устройство авврийной остановки может останавливать ползун в районе от 0 до 135.
4. Ползун оснащен V-образной напрвляющей и готовой к использованию жесткой муфтой. Защитное устройство против развала, установленое на ползуне, может защитить весь станок при перегрузке.

Параметры
  JC23-6.3D J23-10D J23-16D J23-25D JG23-40D JC23-63D J23-80D
Нагрузка кН 63 100 160 250 400 630 800
Номинальная длина хода мм 2 2 2 2.5 4 4 5
Длина хода ползуна мм 0-40 0-60 0-70 0-80 20-120 20-120 10-130
SPM мин-1 170 145 125 60 55 50 45
Максимальная высота матрицы мм 105 130 170 180 220 260 270
Точность настройки высоты матрицы мм 20 35 30 45 70 80 80
Расстояние между центром ползуна и рамой мм 110 130 170 210 260 260 270
Поддерживатель (длина ×ширина) мм 200 × 310 240 × 360 320 × 480 400 × 600 480 × 710 480 × 710 520 × 860
Отверстие поддерживателя (Диаметр верхнего отверстия × Глубина × Диаметр нижнего отверстия) мм Φ 60 Φ 120 × 20 × φ100 Φ 100 Φ 120 Φ 220 × 25 × φ180 Φ 200 × 45 × φ180 Φ 200 × 45 × φ180
Толщина поддерживателя мм 40 50 60 70 80 90 100
Отверстие поддерживателя (диаметр/длина × ширина) мм Φ 140 × 110 × 160 φ130 × 90 × 180 Φ  210 × 160 × 240 Φ 180 × 130 × 260 Φ 200 × 150 × 300 Φ 250 × 200 × 340 Φ 250 × 200 × 340
Площадь ползуна (длина × ширина) мм 120 × 140 150 × 170 180 × 200 210 × 250 270 × 320 280 × 320 280 × 380
Отверстие в стержне (Диам. × Глубина) мм Φ 30 × 55 Φ 30 × 55 Φ 40 × 60 Φ 40 × 70 Φ 50 × 70 Φ 50 × 80 Φ 60 × 75
Мак. угол наклона ° 30° 25° 25° 25° 25° 25° 20°
Расстояние между колоннами   мм 150 180 220 260 300 350 410
Мощность основного двигателя кВт 0.75 1.1 1.5 2.2 4 5.5 7.5
Внешние размеры  (Длина × Ширина × Высота) мм 780 × 610 × 1505 915 × 700 × 1690 1150 × 900 × 1910 1325 × 990 × 2140 1600 × 1180 × 2310 1810 × 1350 × 2640 1810 × 1410 × 2790
Вес нетто кг 360 600 1080 1900 3180 4218 5240

ООО «Shaanxi Haven Equipment and Trading Co.» является профессиональным производителем механических пресс – станков в Китае. Мы предоставляем специальные механические прессы с регулируемым ходом ползуна для таких отраслей промышленности, как легкая промышленность, металлургическая промышленность, химическая промышленность и другие металлообрабатывающие виды промышленности на отечественном рынке и за рубежом. Если вы заинтересовались в наших механических пресс – станках, пожалуйста, свяжитесь с нами.
