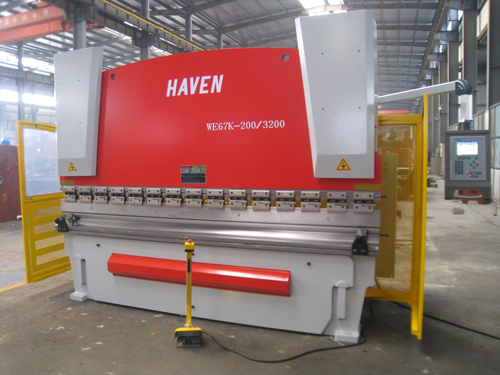

Электро – гидравлические синхронизированные листогибы с ЧПУ WE67K

Электро – гидравлические синхронизированные листогибы с ЧПУ WE67K

Описание
Электро – гидравлические синхронизированные листогибы с ЧПУ WE67K – это модель станков для гибки металлического листа с ЧПУ. Они обладают модернизированным дизайном. Данные станки для формовки листа оснащены электро - гидравлической серво системой и полным замкнутым контролем синхронизации ползуна. Данные листогибы могут придавать листу различные формы в соответствии с различными матрицами. Электро – гидравлические синхронизированные листогибы с ЧПУ обычно используются в обрабатывающей промышленности для формовки листов. Они подвергались обработке цифрового контроля обрабатывающего центра Butler, для обеспечения высокой жесткости и точности технологическому процессу.

Компоненты мзвестных марок, используемые в данных станках
1. Электро – гидравлические синхронизированные листогибы с ЧПУ WE67K оснащены системой контроля Delem.

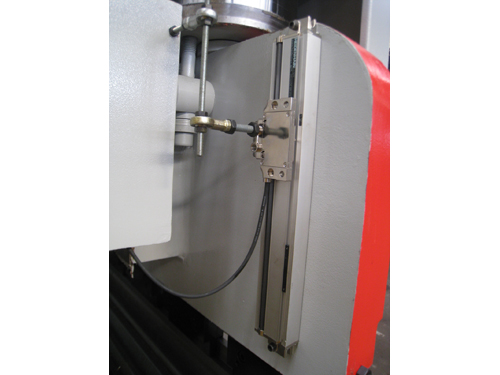

2. Их решетчатая линейка принадлежит марки Heidenhain из Германии.
3. Их основной двигатель принадлежит компании ABB.
4. Патрубки масляные сальники марки PARKER из США.
5. Гидравлические клапаны от BOSCH, Германия.
6. Основные элементы от марки SCHNEIDER.

Преимущества

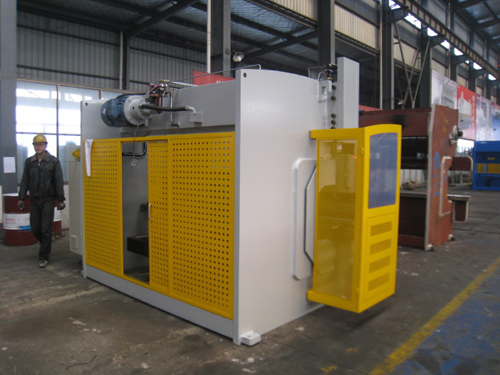

1. Электро – гидравлические синхронизированные листогибы с ЧПУ оснащены интегрированной гидравлической системой. Т.к. она уменьшает кол-во трубных соединений, снижает утечку масла, улучшает стабильность работы, украшает внешний вид станков. Внутренний насос с передачами используется для снижения уровня шума и продления срока службы.
2. Электро-гидравлическая серво система контролирует синхронизацию двух цилиндров. Совмешенный с оптической крышкой международного стандарта, полный замкнутый контроль осуществляется с высокой точностью регулирования синхронизации и с высокой точностью гибки и повторяющегося позиционирования.
3. В электро – гидравлических синхронизированных листогибах с ЧПУ используется двойной механизм для обрезки короны.
(1) Верхний скоростной крепежный зажим. Он может крепиться и быстро резать.
(2) Нижний настольный гидравлический цилиндр. Это механизм для обрезки короны сэндвич конструкции, контролируемый системой ЧПУ. (Механическая система для обрезки короны необязательна).
4. Деталь может гнуться под любым углом.
5. Доступны матрицы различной длины.

Характеристики
1. Данный станки для формовки металла характеризуются высокой скоростью, высокой точностью и хорошей жесткостью.
2. Доступны два гидравлических цилиндра с электро – гидравлическими серво датчиками.
3. Прогиб данных электро – гидравлических синхронизированных листогибов компенсируется гидравлической системой с сводчатой тыльной частью.

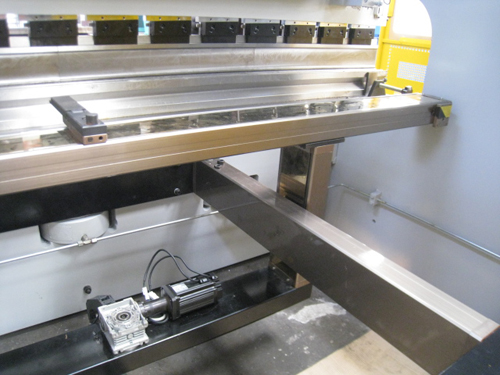

4. Механизм заднего упора также присутствует и регулирует несколько осей заднего упора.
5. Листогибочные станки сварены со стальной пластиной.
6. Интегрированная система контроля и уплотнительные кольца импортируются.

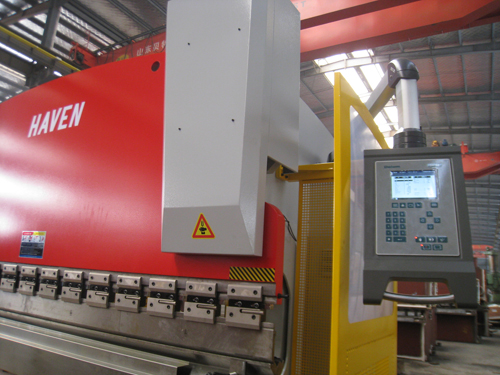

7. Электро – гидравлические синхронизированные листогибы с ЧПУ используют систему Delem DA-52.
8. В данных станках для формовки металла используется двойной механизм для обрезки короны.
9. Системы контоля Delem, Cybelec и ESA являются необязятельными.

Упаковка:Покрытие с остальными поддонами из полиэтиленновой пленки.

Параметры

Модель Номинальное давление (кН) Длина рабочей поверхности (мм) Расстояние между колоннами (мм) Глубина горла (мм) Ход ползуна (мм) Высота раскрытия (мм) Рабочая скорость (мм\с) Двигатель (кВт) Общие внешние размеры (мм)
WE67K-80/2500 800 2500 2060 250 10 357 7.5 6000 2710 × 1830 × 2305
WE67K-100/3200 1000 3200 2650 320 8 455 7.5 7850 3450 × 2165 × 2625
WE67K-160/3200 1600 3200 2640 320 6 480 11 10800 3200 × 2030 × 2855
WE67K-250/5000 2500 5000 4020 400 3 560 15 23000 5088 × 2570 × 4465
WE67Y-250/6000 2500 6000 5000 400 3 560 15 32500 6080 × 2000 × 4840
WE67K-300/4000 3000 4000 3000 400 3 560 22 26000 4080 × 2660 × 3504
WE67K-320/6000 3200 6000 4800 720 3 870 22 33000 6150 × 2614 × 5470
WE67K-320/6500 3200 6500 4800 720 3 870 22 34000 6650 × 2614 × 5470
WE67K-400/5000 4000 5000 4000 400 2.5 815 30 40000 5100 × 2750 × 5160
WE67K-400/6000 4000 6000 4800 400 2.5 815 30 43500 6150 × 3777 × 3980
WE67K-500/4000 5000 4000 3100 400 2.5 750 37 38000 4150 × 3777 × 3980
WE67K-500/6000 5000 6000 4890 400 2.5 634 37 65000 6150 × 3617 × 5734
WE67K-500/7000 5000 7000 4890 800 2.5 870 37 68000 7150 × 4140 × 5970
WE67K-600/6000 6000 6000 4880 1100 2.5 1400 45 78000 6080 × 4435 × 7240
WE67K-800/6000 8000 6000 4800 1100 2 1100 55 100000 6000 × 6915 × 6100
WE67K-1000/6500 10000 6500 4880 1400 1.5 1400 55 125000 6500 × 7935 × 6300
