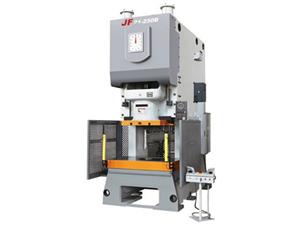

Механические пресс – станки JF21

Механические пресс – станки JF21

Описание
Механические пресс – станки JF21 состоят из коленчатого вала, зубчатой передачи, ползуна, воздухопровода, устройства ПЛК, фотоэлектрического защитного устройства и других устройств. Коленчатый вал расположен вертикально и данная конструкция придает механическим прессам компактность с красивым контуром. Зубчатая передача оснащена системой заводнения смазки. Ползун механических пресс – станков является шестигранным прямоугольником с более длинной направляющей. Ползун использует двигатель для регулировки установки матрицы и установки подъемного опорного блока. А воздухопровод штамповочных прессов контролируется двойным клапаном безопасности. Устройство ПЛК, фотоэлектрическое защитное устройство и другие устройства могут быть установлены в соответствии с требованиями клиента.

Характеристики
1. Корпус механических пресс – станков JF21 оснащен стальной сварной конструкцией с хорошой твердостью и стабильной точностью.
2. Комбинированные пневматичексие муфты трения и тормоза используются для плавного включения, быстрой работы и низкого уровня шума.
3. Штамповочные прессы оборудованы пневматической муфтой и блочным защитным устройством для того, чтобы уберечь станки от перегрузки.
4. Механические прессы оснащены компонентами различных известных марок, такими как сухие муфты от OMPI из Италии, двухзвенными клапанами от TACO из Японии, смазочные системы из Китая, основные электрические компоненты от SCHNEIDER и основным двигателем от SIEMENS.
5. Доступено OEM обслуживание. Мы можем сконструировать и изготовить механические пресс – станки со специальными характеристиками в соответствии с требованиями заказчика.

Параметры

  JF21-25B JF21-25 JF21--45 JF21-63 JF21-80
Нагрузка кН 250 250 450 630 800
Номинальная длина хода мм 3 3 4 4 5
Длина хода ползуна мм 60 80 100 120 140
SPM Фиксированный мин-1 100 100 80 70 60
Переменный 80-120 80-120 70-90 60-80 50-70
Мак. высота матрицы мм 200 250 270 300 320
Точность настройки высоты матрицы мм 50 50 60 80 80
Расстояние между центром ползуна и рамой мм 160 210 230 300 300
Поддерживатель (длина ×ширина) мм 300 × 680 400 × 700 440 × 810 580 × 900 580 × 1000
Отверстие поддерживателя (Диаметр верхнего отверстия × Глубина × Диаметр нижнего отверстия) мм 130 × 260 Φ 170 × 20×Φ 150 Φ 180 × 30 ×  Φ 60 Φ 200 × 40 × Φ 180 Φ 200 × 40 ×Φ 180
Толщина поддерживателя мм 70 80 110 110 120
Отверстие поддерживателя (диаметр/длина × ширина) мм 200 260 300 390 390
270 250 300 460 520
Площадь ползуна (длина × ширина) мм 270 250 340 400 420
330 360 410 480 560
Отверстие в стержне (Диам. × Глубина) мм Φ 40 Φ 40 Φ 40 Φ 50 Φ 50
60 60 60 80 80
Расстояние между колоннами мм 448 450 550 560 640
Мощность основного двигателя кВт 3 3 5.5 5.5 7.5
Внешние размеры  (Длина × Ширина × Высота) мм 1150 × 1050 × 2050 1300 × 1050 × 2050 1390 × 1125 × 2315 1580 × 1210 × 3320 1640 × 1280 × 2700
Вес нетто кг 2200 2600 3450 5400 7000

  JF21-110 JF21-125 JF21-160B JF21-200 JF21-200B
Нагрузка кН 1100 1250 1600 2000 2000
Номинальная длина хода мм 6 6 6 6 6
Длина хода ползуна мм 160 160 160 180 200
SPM Фиксированный мин-1 50 50 40 35 35
Переменный 40-60 40-60 35-50 30-40 30-40
Мак. высота матрицы мм 350 350 350 390 450
Точность настройки высоты матрицы мм 80 80 110 110 110
Расстояние между центром ползуна и рамой мм 350 350 380 390 390
Поддерживатель (длина ×ширина) мм 680 × 1150 680 × 1150 740 × 1300 760 × 1400 760 × 1400
Отверстие поддерживателя (Диаметр верхнего отверстия × Глубина × Диаметр нижнего отверстия) мм Φ 260 × 50 ×Φ 220 Φ 260 × 50 ×Φ 220 Φ 300 × 50 × Φ 260 Φ 300 × 50 × Φ 260 Φ 300 × 50 × Φ 260
Толщина поддерживателя мм 140 140 150 160 160
Отверстие поддерживателя (диаметр/длина × ширина) мм 420 420 480 φ470 φ470
540 540 600
Площадь ползуна (длина × ширина) мм 500 540 580 600 600
650 680 770 800 800
Отверстие в стержне (Диам. × Глубина) мм Φ 60 Φ 60 Φ 65 Φ 65 Φ 65
80 80 85 90 90
Расстояние между колоннами мм 760 760 850 870 870
Мощность основного двигателя кВт 11 11 15 18.5 18.5
Внешние размеры  (Длина × Ширина × Высота) мм 1850 × 1450 × 3060 1850 × 1490 × 3060 2230 × 1630 × 3210 2500 × 1580 × 3320 2500 × 1580 × 3420
Вес нетто кг 9340 9880 14420 17000 17350

ООО «Shaanxi Haven Equipment and Trading Co.,» является профессиональным производиьтелем механических пресс – станков в Китае. Мы занимаемся различными механическими прессами. Мы предоставляем специальное оборудование и комплектное оборудование для таких отраслей промышленности, как металлургическая промышленность, химическая промышленность и другие металлообрабатывающие виды промышленности. Если вы заинтересовались нашими механическими пресс – станками, пожалуйста, посетите наш сайт или свяжитесь с нами напрямую.
