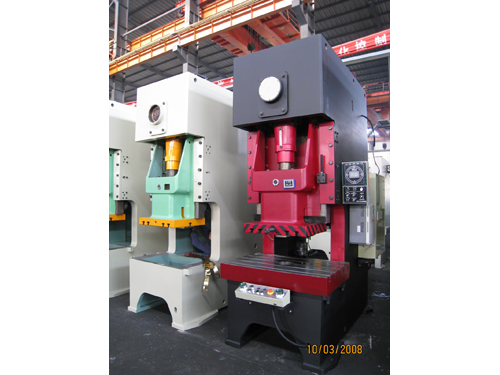

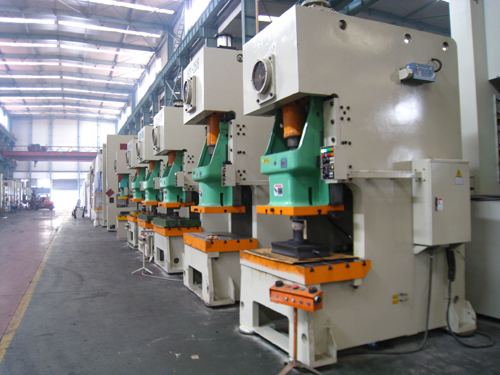

Механические пресс – станки JH21

Механические пресс – станки JH21

Описание
Механические пресс – станки JH21 также известны, как прессы с механическим приводом (штамповочные прессы). Они включают в себя различные типы, такие как тип H21-25/25B/45, модель JH21-25/45, модель JH21-63 и JH21-315B/400B и т.д. У типа JH21-25/25B/45 регулировка высоты закрытия происходит вручную. Механический пресс H21-25/45 оснащен масштабным дисплеем и может быть оборудован регулировочным двигателем для установки матрицы. JH21-25B оснащен цифровым дисплеем и оборудован опорным блоком. Обычно механические пресс – станки оснащены шестигранной прямоугольной удлиненной направляющей, в то время как JH21-315B/400B оснащен восьмигранной удлиненной направляющей.

Характеристики
1. Механические пресс – станки JH21 оборудованы амортизатором, автоматическим валом подачи и фотоэлектрическим защитным устройством.
2. Корпус прессов с механической передачей JH21 сварен из стали и обладает хорошей прочностью и стабильной точностью.
3. Данные штамповочные прессы оснащены совмещенными пневманическими фрикционными муфтой и тормозом для осуществления плавного включения, быстрой работы и низкого уровня звука.
4. Коленный вал расположен в длину и это придает механическим пресс – станкам компактность вместе с красивым очертанием.
5. Зубчатая передача оснащена системой заводнения смазывающего масла.
6. Ползун является шестигранным прямоугольником с удлиненной направляющей.
7. Импортное гидравлическое защитное устройство от перегрузки установлено в ползуне и это придает его работе надежность и скорость.
8. Установка матрицы механических пресс – станков регулируется при помощи двигателя.
9. Воздуховод прессов с механической передачей контролируется двойным клапаном безопасности.
10. Их электрическая цепь контролируется импортнымы ПЛК от международных марок, таких как ПЛК от OMRON из Японии, сухая муфта от OMPI из Италии, двухзвенный клапан от TACO из Японии, гидравлическое защитное устройство от из Японии и т.д.

Параметры механических пресс станков JH21

  JH21-25B JH21-25 JH21--45 JH21-63 JH21-80 JH21-110 JH21-125
Нагрузка кН 250 250 450 630 800 1100 1250
Номинальная длина хода мм 3 3 4 4 5 6 6
Длина хода ползуна мм 60 80 100 120 140 160 160
SPM Фиксированный мм-1 100 100 80 70 60 50 50
Переменный 80-120 80-120 70-90 60-80 50-70 40-60 40-60
Мак. высота матрицы мм 200 250 270 300 320 350 350
Точность настройки высоты матрицы мм 50 50 60 80 80 80 80
Расстояние между центром ползуна и рамой мм 160 210 230 300 300 350 350
Поддерживатель (длина ×ширина) мм 300 × 680 400 × 700 440 × 810 580 × 900 580 × 1000 680 × 1150 680 × 1150
Отверстие поддерживателя (Диаметр верхнего отверстия × Глубина × Диаметр нижнего отверстия) мм 130 × 260 Φ 170 × 20 × Φ 150 Φ 180 × 30 × Φ 160 Φ 200 × 40 × Φ 180 Φ 200 × 40 × Φ 180 Φ 260 × 50 × Φ 220 Φ 260 × 50 × Φ 220
Толщина поддерживателя мм 70 80 110 110 120 140 140
Отверстие поддерживателя (диаметр/длина × ширина) мм 200 × 270 260 × 250 300 × 300 390 × 460 390 × 520 420 × 540 420 × 540
Площадь ползуна (длина × ширина) мм 270 × 330 300 × 360 340 × 410 400 × 480 420 × 560 500 × 650 540 × 680
Отверстие в стержне (Диам. × Глубина)   мм Φ 40 × 60 Φ 40 × 60 Φ 40 × 60 Φ 50 × 80 Φ 50 × 80 Φ 60 × 80 Φ 60 × 80
Расстояние между колоннами мм 448 450 550 560 640 760 760
Мощность основного двигателя мм 3 3 5.5 5.5 7.5 11 11
Внешние размеры  (Длина × Ширина × Высота) мм 1150 × 1050 × 2050 1300 × 1050 × 2050 1390 × 1200 × 2400 1580 × 1210 × 2520 1640 × 1280 × 2700 1850 × 1450 × 3060 1850 × 1490 × 3060
Вес нетто  кг 2200 2600 3450 5400 7000 9340 9900
  JH21-160B JH21-200 JH21-200B JH21-250 JH21-250B JH21-315 JH21-315B
Нагрузка  кН 1600 2000 2000 2500 2500 3150 3150
Номинальная длина хода  мм 6 6 6 8 8 8 8
Длина хода ползуна мм 160 180 200 200 250 200 250
SPM Фиксированный мин-1 40 35 35 30 30 30 30
Переменный 35-50 30-40 30-40 25-35 25-35 25-35 25-35
Мак. высота матрицы мм 350 390 450 430 500 430 550
Точность настройки высоты матрицы мм 110 110 110 120 120 120 120
Расстояние между центром ползуна и рамой мм 380 390 390 420 420 420 460
Поддерживатель (длина ×ширина) мм 740 × 1300 760 × 1400 760 × 1400 800 × 1400 800 × 1400 800 × 1400 880 × 1600
Отверстие поддерживателя (Диаметр верхнего отверстия × Глубина × Диаметр нижнего отверстия) мм Φ 300 × 50 × Φ 260 Φ 300 × 50 × Φ 260 Φ 300 × 50 × Φ 260 Φ 320 × 50 × Φ 280 Φ 320 × 50 × Φ 280 Φ 320 × 50 × Φ 280 Φ 320 × 50 × Φ 280
Толщина поддерживателя мм 150 160 160 170 170 170 200
Отверстие поддерживателя (диаметр/длина × ширина) мм Φ 470 Φ 470 Φ 470 370 × 570 370 × 570 440 × 580 440 × 580
Площадь ползуна (длина × ширина) мм 580 × 770 600 × 800 600 × 800 650 × 850 650 × 850 650 × 850 700 × 950
Отверстие в стержне (Диам. × Глубина)   мм Φ 65 × 85 Φ 65 × 90 Φ 65 × 90 Φ 70 × 90 Φ 70 × 90 Φ 70 × 90 Φ 70 × 90
Расстояние между колоннами мм 850 870 870 960 960 920 920
Мощность основного двигателя кВт 15 18.5 18.5 22 22 30 30
Внешние размеры  (Длина × Ширина × Высота) мм 2280 × 1550 × 3240 2500 × 1580 × 3320 2500 × 1580 × 3420 2730 × 1640 × 3550 2770 × 1700 × 4060 2770 × 1650 × 3550 2850 × 1700 × 4450
Вес нетто кг 14500 17000 17350 23500 24500 25000 28000

ООО «Shaanxi Haven Equipment and Trading Co.» является основным продавцом механических пресс – станков в Китае. Мы предоставляем различные высококачественные прессы с механической приводом. Механические пресс – станки, которые мы предоставляем популярны сейчас и на отечественном рынке и за границей. Если вы заинтересовались данными механическими пресс – станками, пожалуйста, посетите наш сайт или свяжитесь с нами напрямую.
