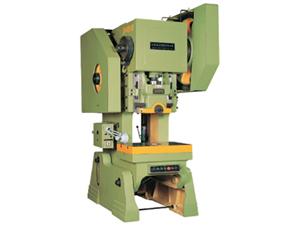

Механические пресс – станки J23

Механические пресс – станки J23

Описание
Механические прессы J23 являются типом прессов и листогибов с открытым вводом титров. Они используются для резки металла, штамповки, растяжения, волочения и т.д. в процессе штамповки точной электроники, средств связи, автомобильных частей, двигательных роторов и других мелких точных деталей. Корпуса станков могут быть наклонены под определенным углом для того, чтобы рабочие места перемещались вниз под своим собственным весом в заднюю часть станков. Механические прессы оснащены электоконтроллерами ПЛК и горизонтально расположенными коленчатыми валами. И пресс - станки оснащены жесткими объединенными (совмещенными) муфтами и двойной поворотной объединенной структурой. Данная структура может эффективно противостоять отдачи при штамповке. Данные механические прессы также дополнены световыми защитными устройствами и устройствами аварийной остановки. Устройства остановки могут совершать остановку салазок в пределах от 0-135. Салазки оснащенны направляющими V-типа и готовыми к пременению жесткими муфтами. А также предохранительные устройства дробильного типа, установлены на салазки, могут защитить весь станок во время перегрузки.

Харатеристики
1. Корпуса механических прессов сделаны из высокопрочного заколенного железа.
2. Механические прессы оснащены С-образной рамной конструкцией. Данные рамы предоставляют мак. твердость и мин. отклонение точных компанентов и характеризуются длительным сроком службы инструментов.
3. Механические пресс-станки также состоят из сварных стальных рам с высокой твердостью и минимальным отклонением. Конструкция проста, а внешний вид также приятен.
4. Толстые пластины и большие колонны обеспечивают стабильность платформ для требуемого применения.
5. Механические прессы экономичны и практичны.
6. Благодаря шипрокому операционному пространству, подвижные балки могут быть перемещены за пределы рам для установки матриц.
7. Механические пресс – станки характеризуются высокой аккуратностью и эффективностью.
8. Простота и удобство в эксплуатации, также как и хорошая производительность типичны для механических пресс – станков J23.

Управление коробками передач и тормозные системы
1. Механические прессы J23 являются причиной меньшего загарязнения и обладают длительным сроком службы. Они совмещают в себе сухие фрикционные муфты и пневматические тормоза, жесткие блокировочные устройства и надежные детали из фрикционных материалов всместе с полуметаллическими фрикционными материалами SMFM-88.
2. Перенос крутящего момента приводит к небольшой инерции вращения, плавной передаче, гибкой работе и удобному монтажу и обслуживанию.
3. Высота матриц может регулироваться при помощи ручного режима и масштабного отображения.
4. Двухместные предохранительные клапаны обеспечивают точное осуществление инструкции сцепления.
5. Электроконтроль оснащен ПЛК фирмы Omron для централизованного управления и повышения надежности механических прессов.
6. Бесконтактные выключатели Schneider оснащены кулачковыми контроллерами и обладают надежным детектированием синхронизации и функцией мониторинга.
7. Кнопки для обоих рук и педальные переключатели установлены для достижения непрерывной, простой и пошаговой работы.
8. Штемпели могут перемещаться вверх медленно и это удобно для оператора для регулировки матриц.

Параметры

  JC23-6.3 J23-10B J23-16 J23-16B J23-25A JG23-35A
Мощность кН 63 100 160 160 250 350
Номинальная сила мм 3 4 5 5 5 5
Ход салазок мм 35 60 55 70 80 100
Ходов в минуту мин-1 170 145 125 125 60 53
Мак. высота матрицы мм 110 130 160 170 180 180
Настройка высоты матрицы мм 30 35 45 45 70 75
Расстояние между центром салазок и рамой мм 110 130 160 170 210 200
Втулка (длина × ширина) мм 200 × 310 240 × 360 300 × 450 320 × 480 400 × 600 380 × 610
Отверстие вткулки (Диаметр верхнего отверстия × глубина × диаметр нижнего отверстия) мм Φ 60 Φ 120 × 20 × Φ 100 Φ 100 Φ 100 Φ 120 Φ 130
Толщина втулки мм 40 50 40 60 70 70
Отверстие втулки (Диаметр × длина × ширина) мм Φ 140 × 110 × 160 Φ 130 × 90 × 180 Φ 210 × 160 × 240 Φ 210 × 160 × 240 Φ 180 × 130 × 260 Φ 180 × 130 × 290
Площадь салазок (длина × ширина) мм 120 × 140 150 × 170 180 × 200 180 × 200 210 × 250 210 × 250
Отверстие стержня (диаметр×глубина) мм Φ30 × 55 Φ3 0 × 55 Φ40 × 60 Φ40 × 60 Φ40 × 70 Φ40 × 60
Mак. угол наклона ° 30° 25° 25° 25° 25° 25°
Расстояние между колоннами мм 150 180 220 220 260 300
Мощность двигателя кВт 0.75 1.1 1.5 1.5 2.2 3
Внешние размеры (длина × ширина× высота) мм 780 × 610 × 1505 915 × 700 × 1690 1150 × 900 × 1910 1150 × 900 × 1910 1325 × 990 × 2140 1490 × 1080 × 2200
Вес нетто кг 360 600 1080 1080 1900 2440

  JG23-40A JC23-63A JD23-63A J23-80A JD23-80A
Мощность кН 400 630 630 800 800
Номинальная сила мм 6 8 8 9 9
Ход салазок мм 120 120 120 130 130
Ходов в минуту мин-1 55 50 50 45 45
Мак. высота матрицы мм 220 270 270 290 290
Настройка высоты матрицы мм 80 80 80 100 100
Расстояние между центром салазок и рамой мм 260 260 260 270 300
Втулка (длина × ширина) мм 480 × 710 480 × 710 480 × 710 520 × 860 580 × 860
Отверстие вткулки (Диаметр верхнего отверстия × глубина × диаметр нижнего отверстия) мм Φ 220 × 25 × Φ180 Φ 220 × 45 × Φ 180 Φ 200 × 45 × Φ 180 Φ 200 × 45 × Φ 180 Φ 200 × 45 × Φ 180
Толщина втулки мм 80 90 90 100 100
Отверстие втулки (Диаметр × длина × ширина) мм Φ 200 × 150   × 300 Φ 250 × 200 × 340 Φ 250 × 200 × 340 Φ 250 × 200 × 340 Φ 280 × 220 × 380
Площадь салазок (длина × ширина) мм 270 × 320 280 × 320 280 × 320 280 × 380 280 × 380
Отверстие стержня(диаметр×глубина) мм Φ50 × 70 Φ50 × 80 Φ50 × 80 Φ60 × 75 Φ60 × 75
Mак. угол наклона ° 25° 25° 25° 20° 20°
Расстояние между колоннами мм 300 350 350 410 410
Мощность двигателя кВт 4 5.5 5.5 7.5 7.5
Внешние размеры (длина × ширина× высота) мм 1600 × 1180 × 2310 1810 × 1350 × 2640 1885 × 1350 × 2670 1810 × 1410 × 2790 1990 × 1410 × 2945
Вес нетто кг 3180 4000 4970 4790 5970

ООО «Shaanxi Haven Equipment and Trading Co.» является профессиональным поставщиком механических прессов в Китае. Мы занимаемся различными механическими станками. Мы предоставляем специфическое оборудование и комплектное оборудование для разлиных отраслей промышленности, таких как металлургическая промышленность, химическая промышленность и другие отрасли металлообрабатывающей промышленности. Если вас заинтересовали наши механиечские прессы, пожалуйста, свяжитесь с нами.
