Механические пресс – станки с неподвижным столом J21

Механические пресс – станки с неподвижным столом J21

Описание
Механические пресс – станки с неподвижным столом используются для различной холодной штамповки и для процессов прессовки, таких как вырубка, пробивка отверстий, формовка, гибка, несильное волочение и т.д. Данные механические пресс – станки широко используются в таких отраслях промышленности, где производят электрическое оборудование, приборы, транспортные средства, машинное оборудование, металлические изделия и т.п. Данные прессы с механическим приводом оснащены горизонтально расположенным коленным валом и соединенным зажимным устройством с жестким ротатором. Высота закрытия может настраиваться вручную при помощи масштабного отображения.

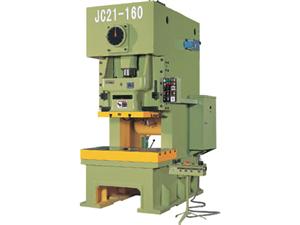

Тип с A оборудован защитным устройством со световой завесой и устройством аварийной остановки. Данное устройство может останавливать ползун в районе от 0-135. Тип с D оснащен двойной поворотной связанной конструкцией для эффективного преодоления отдачи при штамповке. И пресс – станки с неподвижным столом JC21-160 оборудованы пневматической муфтой для осуществления остановки ползуна в любой позиции.

Характеристики
1. Механические пресс – станки с неподвижным столом J21 оснащены литой рамой для обеспечения высокой прочности и меньшей деформации.
2. Поворотная кнопка и жесткая муфта могут работать с плавным перемещением и обладают надежной производительностью.
3. Коленный вал расположен поперек.
4. Шестигранные прямоугольные напрвавляющие ползуна обладают высокой точностью.
5. Данные механические пресс – станки оснащены блочным устройством против развала пресса для обеспечения безопасности во время работы с прессом.
6. Прессы с неподвижным столом J21 оснащены устройством аварийной остановки для регулировки остановки ползуна в любой позиции в пределах 135°.
7. Для механических пресс – станков доступны фотоэлектрические защитные устройства, выходные валы коробок передач, устройства подачи, амартизаторы и другие дополнительные компоненты.

Параметры

  J21-63A JD21-63A J21-80A JD21-80A JD21-100A JD21-125A JC21-160
Нагрузка кН 630 630 800 800 1000 1250 1600
Номинальная длина хода мм 8 8 9 9 10 10 6
Длина хода ползуна мм 120 120 130 130 140 140 160
SPM мин-1 50 50 45 45 38 38 40
Максимальная высота матрицы мм 300 300 350 320 320 320 350
Точность настройки высоты матрицы мм 80 80 100 100 100 100 100
Расстояние между центром ползуна и рамой мм 300 300 300 300 380 380 380
Поддерживатель (длина ×ширина) мм 570 × 760 570 × 760 580 × 860 580 × 860 710 × 1100 720 × 1200 740 × 1300
Отверстие поддерживателя (Диаметр верхнего отверстия × Глубина × Диаметр нижнего отверстия) мм Φ 200 × 45 × Φ 180 Φ 200×45 × Φ 180 Φ 200 × 45 ×Φ 180 Φ 200 × 45 × Φ 180 Φ 260×50 × Φ 220 Φ 260×50 × Φ 220 Φ 300 ×  50 × Φ 220
Толщина поддерживателя мм 90 90 100 100 120 120 150
Отверстие поддерживателя (диаметр/длина × ширина) мм Литье Φ 280 × 220 × 320 Φ 280 × 220 × 320 Литье Φ 280 × 220 × 380 Φ 280 × 220 × 380 Литье Φ 320 × 250 × 420 Литье Φ 320 × 250 × 420 Φ 470
Сталь 220 × 250   Сталь 220 × 260   Сталь 260 × 290 Сталь 260 × 290
Площадь ползуна (длина × ширина) мм 280 × 320 280 × 320 280 × 380 280 × 380 420 × 560 420 × 560 580 × 770
Отверстие в стержне (Диам. × Глубина)   мм Φ 50 × 80 Φ 50 × 80 Φ 60 × 75 Φ 60 × 75 Φ 60 × 80 Φ 60 × 80 Φ 6 5 × 85
Расстояние между колоннами   мм Сталь 470 320 Сталь 515 410 Сталь 630 Сталь 620 730
Литье 320 Литье 410 Литье 580 Литье 580
Мощность основного двигателя кВт 5.5 5.5 7.5 7.5 7.5 11 15
Внешние размеры  (Длина × Ширина × Высота) мм 1550 × 1410 × 2610 1550 × 1410 × 2610 1610 × 1470 ×2680 1925 × 1470 × 2675 1960 × 1335 × 2850 2060 × 1600 × 3000 2200 × 1550 × 3160

ООО «Shaanxi Haven Equipment and Trading Co.» является экспертом в производстве пресс – станков с неподвижным столом в Китае. Мы предоставляем различные высококачественные пресс – станки. Механические пресс – станки, которые мы предоставляем, популярны сейчас как на отечественном рынке, так и за рубежом. Если вас заинтересовали наши пресс – станки с неподвижным столом, пожалуйста, посетите наш сайт или свяжитесь с нами напрямую.
