Расточные станки

Расточные станки

Описание
Станки для расточки шатунов, также известные как оборудование для расточки шатунов, являются своего рода станками, применяемыми для производства гладких и точных отверстий в заготовках за счет расширения существующих отверстий при помощи режущих инструментов. Они могу иметь простые наконечники из стали, твердого сплава или алмаза или могут иметь небольшие шлифовальные круги. Диаметр отверстий контролируется регулировкой расточных головок. Расточенные отверстия являются более точными в округлости, концентричности и параллелизме, чем просверленные отверстия. Оборудование для расточки шатунов, используемое в цехах для изготавления инструментов имеет вертикальные шпиндели и столы с зажимными приспособлепниями для обрабатываемых деталей, которые перемещаются горизонтально в двух перпендикулярных направлениях таким образом, чтобы отверстия могли быть точно расположены. На заводах с крупным серийным производством оборудование для расточки шатунов является распространенным явлением.

Модели
Данные станки для расточки шатунов включают в себя несколько моделей.

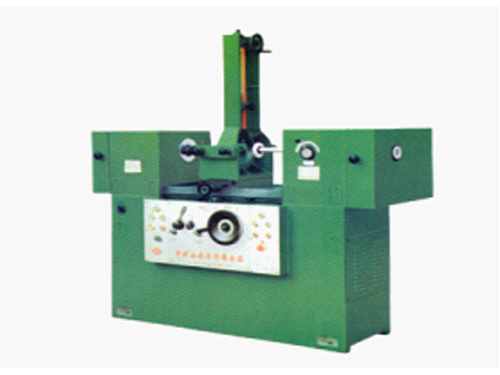

1. T8210D
Данное оборудование для расточки шатунов используется для расточки стержней и для сверления отверстий под втулку (втулку шатуна и медную втулку) дизельных и бензиновых двигателей автомобилей и тракторов. В случае необходимости, отверстия втулок шатунов могут быть сделаны после замены соотвествующих зажимов. Кроме того, у него есть аксессуары для расточных инструментов, микро-регулировки расточки и т.д. Данные станки для расточки шатунов характеризуются хорошей производительностью, лучшенной структурой и высокой точностью. Данное оборудование для расточки шатунов может быть изготовлено по индивидуальному заказу.
=============================================================

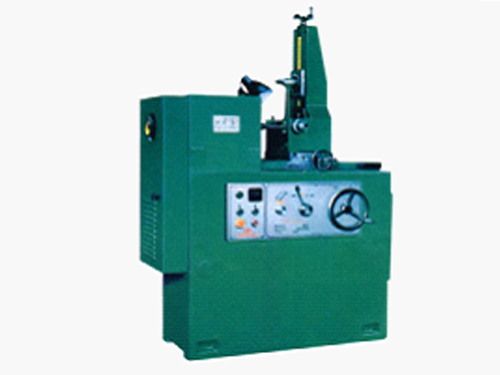

2. Станок для расточи и шлифования соединительных валов TM8216
Данная модель станков для расточки шатунов, в основном, применяется для расточки и шлифовки отверстий под подшипники (включая медные пиноли и цилиндры соединительных валов) на соединительных валах бензиновых, дизельных двигателей в автомобилях, тракторах и других источников энергии. Клиент также может выполнять чистую обработку и шлифовку для расточки посадочного места соединительного вала деформированной детали, после шлифовки комбинированной поверхности, для проверки параллельности двух центровых линий.
=============================================================

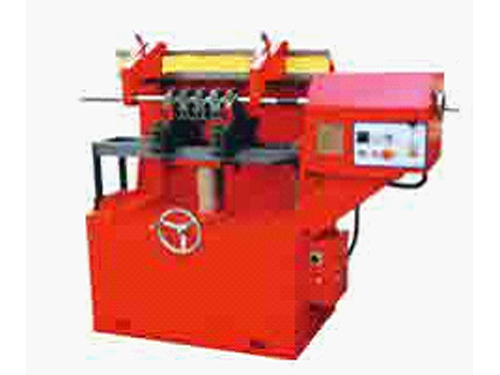

3. T8108 Станки линейной расточки для несквозной расточки головок цилиндров
Основное применение и подходящий объем
Оборудование для расточки шатунов в основном подходит для расточки и для восстановления главных вкалдышей роторов и втулок распредвалов двигателей для автомобилей, тракторов и т.д. Используются в пунктах ремонта и обслуживания, в цехах, где занимаются ремонтом транспортных средств и их обслуживанием.
=============================================================

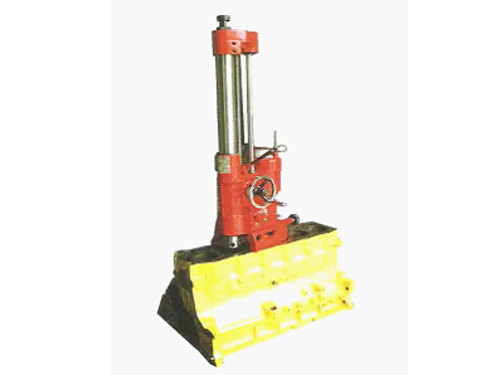

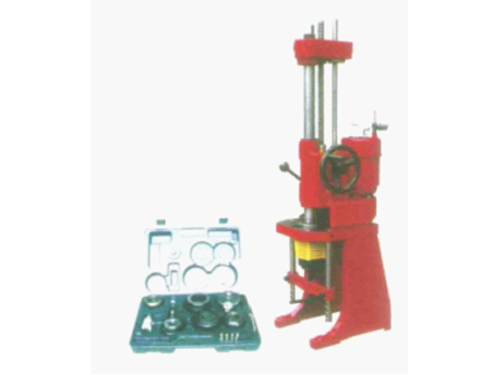

4. Оборудование для расточки шатунов T8014A.и T8016A
Станки для расточки шатунов в основном используется для переточки цилиндров двигателей автомобилей, мотоциклов и тракторов.
======================================================================

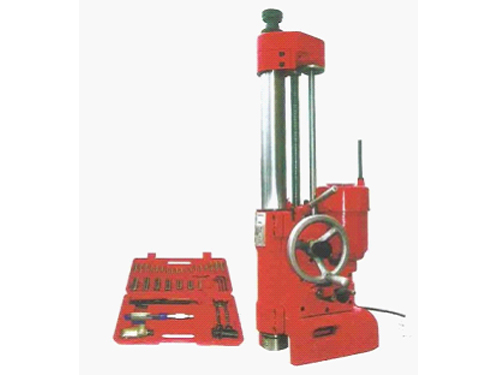

5. T806, T806A, T807 и T807K Станки в основном используются для переточки цилиндров двигателей автомобилей, мотоциклов и небольших тракторов.
Упаковка: ящики из однолистной фанеры

Параметры станков для расточки шатунов T8210D

Модель T8210D
Диаметр расточного отверстия 16 - 100
Расстояние между двумя центрами отверстий шатунов 100 - 425
Перемещение рабочего стола 220
Скорость основного вала 350, 530, 780, 1180
Диаметр расточки шатунов 14, 16, 24, 40
Мощность основного двигателя 0.65/0.85
Внешние размеры 1150 × 570 × 1710

Параметры станков для расточки шатунов TM 8216

Модель
Основные параметры
TM8216
Диапазон диаметра отверстий для расточки Φ40 - Φ160 мм
Диапазон диаметра отверстия для шлифови Φ50 - Φ160 мм
Диапазон расстояния между двумя центрами отверстий шатунов 250 - 650 мм
Продольное перемещение рабочего стола 450 мм
Двигатель расточной головки 0.55/0.75 кВт
Вращение шлифовальной головки/частота вращения двигателя 0.55/0.37 кВт
Гидравлический системный двигатель 0.55 кВт
Внешние размеры (длина× ширина × высота) 1700 × 1300 × 1800
Вес нетто 1200 кг

Модель T8108
Размеры борштанг Φ 32 × 980, Φ 20 × 900
Диапазон расточки Φ 24 t- Φ85
Растояние между креплением блока цилитндров и осью шпинделя 45 - 295
Длина мак. перемещения борштанги 100
Скорость вращения основного цилиндра 580, 272
Кол-во подач борштанги 0
Внешние размеры станка 1620 × 700 × 1370
Внешние размеры упаковки 1720 × 820 × 1570
Основной вес 800 кг

Параметры станков для расточки шатунов T8014A и T8016A

Модель T8014A T8016A
Диаметр расточки (мм) 65-140 80-165
Мак. глубина расточки (мм) 300 400
Скорость шпинделя (об./мин) 250,380 200,300
Подача шпинделя (мм/об.) 0.11 0.12
Быстрая переустановка шпинделя (мм/мин) 636 780
Напряжение (В) 220 380 220 380
Мощность (кВт) 0.25 0.37 0.25 0.37
Скорость двигателя (об./мин) 1440 1440
Вес станка (кг) 62 87
Внешние размеры (мм) 320 × 330 × 850 360 × 345 × 1100

Параметры станков для расточки шатунов T806, T806A, T807, T807K

Модель T806 T806A T807 T807K
Диаметр расточки Φ 39 - Φ 60 мм Φ 45 - Φ 80 мм Φ 39 - Φ 70 мм Φ 39 - Φ 80 мм
Мак. глубина расточки 160 мм 170 мм 160 мм 170 мм
Скорость шпинделя 486 об./мин 486 об./мин 486 об./мин 486 об./мин
Подача шпинделя 0.09 мин/об. 0.09 мин/об. 0.09 мин./об. 0.09 мин/об.
Быстрая переустановка шпинделя Ручная Ручная Ручная Ручная
Напряжение 220V/380В 220V/380В 220V/380В 220V/380В
Мощность двигателя 0.25 кВт 0.25 кВт 0.25 кВт 0.25 кВт
Скорость двигателя 1440 об./мин 1440 об./мин 1440 об./мин 1440 об./мин
Внешние размеры 330 × 400 × 1080 мм 330 × 400 × 1080 мм 330 × 400 × 1080 мм 330 × 400 × 1080 мм
Вес 80 кг 85 кг 81 кг 85 кг

ООО «Shaanxi Haven Equipment and Trading Co.» является лидирующей организацией в производстве высокофункциональных станков. Мы предоставляем для продажи станки для расточки шатунов (оборудование для расточки шатунов). Во время их изготавления используются сырьевые материалы для того, чтобы обеспечить качество и длительный срок службы. Расточные станки, которые мы предлагаем, могут широко применяться в таких областях, как автомобилестроение, мотоциклостроение и тракторостроение. Если вы заинтересовались нашими станках для расточки шатунов, пожалуйста, посетите наш сайт и свяжитесь с нами напрямую.
