Долбежные станки

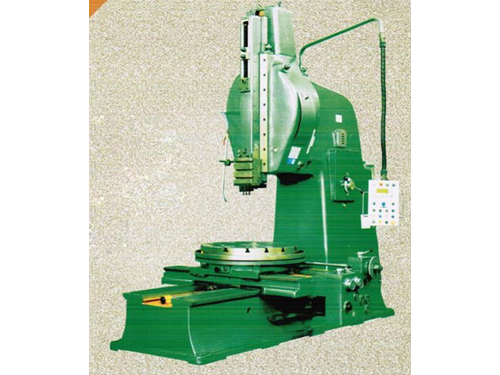

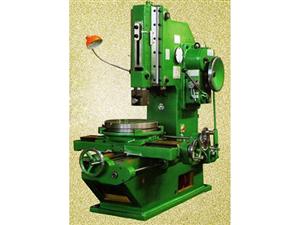

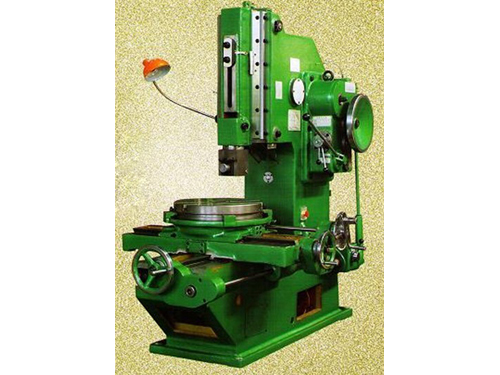

Долбежные станки

Описание
Долбежное оборудование является видом вертикальных плоских станков. Они подходят для вертикальных плоских активных поверхностей скобок, канавок и т.д. Данные долбежные станки используются для резки пазов и канавок в отверстиях и для соответсвующего сглаживания поверхностей. Станки работают плавно благодаря наличию механизмов с двойными баками. Перемещение рабочего стола происходит при помощи электрического двигателя. Они обладают насосами для смазки и охлаждения инструментов и заготовок.

Применение
Долбежное оборудование применяется для долбежки плоских, формообразующих поверхностей, шпоночных пазов и т.д. Данное долбежное оборудование может работать под уклоном долбежки в пределах 10. Оно подходит для единичного или малого серийного производства.

Характеристики
1. Данные долбежные станки оснащены закаленными и отшлифованными зубчатыми колесами и валами.
2. Данное долбежное оборудование обладает сверхмощной ребристой чугуной конструкцией.
3. Барабанные муфты установлены на станках для остановки суппортов в любой позиции.
4. В долбежных станках установлены централизованные системы смазки.
5. Автоматическая индексация и полный автоконтроль не является обязательным, но возможны.

Параметры

Рабочая зона B5020 B5032
Мак. длина долбежки 200 мм 320 мм
Мак. размеры заготовки (длина × высота) 485 × 200 мм 600 × 320 мм
Мак. вес заготовки 400 кг 500 кг
Мак. сила резки 5500 Н 7500 Н
Кол-во оборотов в минуту 32, 50, 80, 125 об./мин 20, 32, 50, 80 об./мин
Вертикальная установка суппорта 230 мм 315 мм
Наклон суппорта 0 - 8° 0 - 8°
Расстояние между поверхность держателя инструмента и передней частью колонны 485 мм 600 мм
Мак. размеры хвостовика инструмента (ширина × высота) 25 × 40 мм 25 × 40 мм
Диаметр стола 500 мм 630 мм
Расстояние между поверхностью стола и нижним краем суппорта 320 мм 490 мм
Мак. продольное перемещение стола 500 мм 620 мм
Мак. поперечное перемещение стола 500 мм 560 мм
Диапазон продольной и поперечной подачи стола 0.08 - 1.12 мм 0.08 - 1.12 мм
Диапазон подачи стола 0.052 - 0.783° 0.052° - 0.7893°
Мощность приводного двигателя ускорения 3 кВт 4 кВт
Номинальная скорость основного приводного двигателя 1430 об./мин 960 об./мин
Внешние размеры (длина × ширина × высота) 1945 × 132 × 1980 мм 2290 × 1525 × 2285 мм
Вес (примерный) 2400 кг 3500 кг

Модель BC5050
Мак. длина долбежки 500 мм
Диаметр стола 1000 мм
поперечное перемещение рабочего стола 660 мм
Продольное перемещение рабочего стола 1000 мм
Мак. вес заготовки 2000 кг
Расстояние между поверхностью держателя инструмента и передней частью колонны 990 мм
Диапазон установки суппорта 430 мм
Расстояние между рабочим столом и нижним краем суппорта 740 мм
Наклон головки суппорта (в левом или правом направлении) ± 10°
Кол-во ходов суппорта (в минуту) 9,12.5,18.25,36,50.
Продольная и поперечная подача рабочего стола (мм/ход суппорта) 0.1,0.2,0.3,0.4,0.6,1.2 мм
Поворотная подача рабочего стола (мин/ход суппорта) 3`,6`,9`,12`,18`,36`
Мак. сила резки 16000 Н
Двигатель ускоренного перемещения 1.5 кВт 1440 об./мин
Основной двигатель 7.5 кВт 1400 об./мин
Двигатель насоса охлаждения 0.125 кВт 2800 об./мин
Вес нетто станка (примерно) 10.3 т
Внешние размеры (длина ×ширина× высота) 3480 × 2085 × 3307 мм

ООО «Shaanxi Haven Equipment and Trading Co.» является специализированным поставщиком долбежных станков для резки металла. Для того чтобы сделать данное незаменимое долбежное оборудование легко доступным для наших клиентов, мы поставляем данные станки в большом количестве. Изготовленые по передовыми технологиями, данные долбежные станки широко применяются благодаря их оптимальной производительности.
