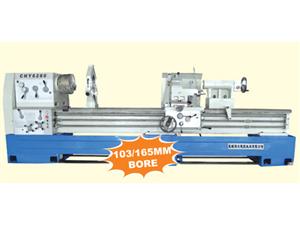

Токарные станки с большим диаметром отверстия шпинделя

Токарные станки с большим диаметром отверстия шпинделя

Описание
Токарные станки с большим диаметром отверстия шпинделя являются видом сверхмощных горизонтальных токарных станков. Они состоят из закаленных и отшлифованных направляющих станин, шестерен, шпинделей, передних бабок, устройств безопасности с ограничением крутящего момента ограничения крутящего момента и т.п. Шестерни в передних бабках точно отшлифованы для того, чтобы снизить уровень шума. Шпиндельные отверстия составляют от 103 мм до 165 мм. Ограничивающие устройства устанавливаются для ходовых винтов и предохранительных муфт на подающие стержни. Более того, 3000 мм токарные станки по металлу с ограждением от разбрызгивания могут осуществить больше технологических нужд. Токарные станки с большим диаметром отверстия шпинделя предназначены для токарной обработки внутренних или внешних цилиндрических поверхностей, конических поверхностей, торцевых поверхностей и т.д. с большим диаметром. Они в основном используется для обработки литейных форм шин и фланцев большого диаметра, различных клапанов и трубопроводов, сосудов высокого давления, гребных винтов, принадлежностей для паровых машин, пластиковых форм, валов, вращающихся барабанов и других деталей.

Преимущества
1. Токарные станки с большим диаметром отверстия шпинделя обладают высоким качеством.
2. Данные станки по металлу оснащены шпиндельными системами с высокой твердостью.
3.Токарные станки с ЧПУ оснащены надежными защитными устройствами, такими как ножные тормоза и выключателями аварийного отключения.
4. Токарные станки с большим диаметром отверстия шпинделя оснащены системами быстрой подачи для того, чтобы повысить эффективность работы.
5. Регулируемые устройства защиты от перегрузки установлены в системах подачи.
6. Широкий диапазон додач и углов наклона доступен без переключения передач.
7.Токарные станки по металлу просты и безопасны в эксплуатации.
8. Задние бабки оснащены двойными зажимными механизмами и могут обрабатывать легким и не требующим усилий движением.

Характеристики
1. Токарные станки с большим диаметром отверстия шпинделя оснащены сверхпрочной одноцельной конструкцией напольного типа.
2. Доступен широкий выбор шпинделей, подачи и углов наклона.
3. Большой диапазон перемещений устанавливается для различной роликовой обточки.
4. Имеется автоматическая смазка для передних бабок, коробок передач, фартуков, и направляющих.
5.Токарные станки по металлу оснащены 2-ступенчатыми устройствами безопасности пуска подачи энергии и системами защиты от перегрузки при перегрузки прекращении подачи энергии.
6. Автоматические устройства продольного перемещения контролируют подачу.
7. Задние бабки сильны, прочны и обладают удвоенной скоростью.
8. Очень широкие суппорты с тройными опорами наделяют станки с большой жесткостью для мощной обточки.

Параметры токарных станков с большим диаметром отверстия шпинделя

Технические параметры токарных станков серий CHY/CHYA
Модель CHY61266 CHY61280 CHY61266A CHY61280A

Вместимость
Мак. перемещение относительно основы (мм) 660 мм 800 мм 660 мм 800 мм
Мак. перемещение относительно поперечного суппорта (мм) 435 мм 545 мм 435 мм 545 мм
Мак. перемещение в промежутках (мм) 860 мм 1000 мм 860 мм 1000 мм
Эффективная длина промежутка 280 мм                                                                                           280 мм
Расстояние меду центрами (мм) 1000, 1500, 2000, 3000 1000, 1500, 2000, 3000
Ширина основы 400 мм 400 мм
Передняя бабка Шпиндельное отверстие 103 мм 165 мм
Торец шпинделя ISO-C11 или D11 ISO-A15
Конусность шпинделя метрическая 115 мм метрическая175 мм
Скорость шпинделя (кол-во) (CCW/18) 9-12756 об./мин (CW/6) 16-816об./мин (CCW/12) 9-938 об./мин (CW/4) 15-578 об./мин

Подача
Диапазон продольной подачи 72 вида 0.073-4.066 мм/об. 72 вида 0.073-4.066 мм/об.
Диапазон поперечной подачи 72 вида от 0.036 до 2.033 мм/об. 72 вида 0.036-2.033 мм/об.
Диапазон метрической резьбы 72 видов от 0.5 до 112 мм 72 видов 0.5-112 мм
Диапазон дюймовой резьбы 72 видов 1 /4-56 дюймов 72 ыидов 1 /4-56 дюймов
Диапазон модульной резьбы 36 видов 0.5-7 мπ 36 видов 0.5-7 мπ
Диапазон диаметральной резьбы 36 видов 4-56 D.P 36 видов 4-56 D.P

Суппорт
Мак. перемещение верхних салазок 110 мм 110 мм
Mак. перемещение поперечного суппорта 325 мм 325 мм
Мак. размеры хвостовика инструмента 32 × 32 мм 32 × 32 мм

Задняя бабака
Диаметр пиноли задней бабки 90 мм 90 мм
Конусность пиноли задней бабки MT6 MT6
Мак. перемещение пиноли задней бабки 150 мм 150 мм

Двигатель
Осовной двигатель  7.5 или 11 кВт 7.5 или 11 кВт
Двигатель ускоренного перемещения 250 Вт 250 Вт
Двигатель насоса охлаждения 125 Вт 125 Вт
Упаковочные размеры (Длина × Ширина × Высота)
  1000 мм 285 × 115 × 185 см
1500 мм 335 × 115 × 185 см
2000 мм 385 × 115 × 185 см
3000 мм 485 × 115 × 185 см
Вес (вес нетто/вес брутто):
  1000 мм 3000/3600 кг 3150/3750 кг 3100/3700 кг 3250/3850 кг
1500 мм 3250/3850 кг 3400/4000 кг 3350/3950 кг 3500/4100 кг
2000 мм 3500/3900 кг 3650/4250 кг 3600/4000 кг 3750/4350 кг
3000 мм 3900/4550 кг 4050/4650 кг 4000/4650 кг 4150/4750 кг

Основанное в 2003 году, ООО «Shaanxi Haven Equipment and Trading Co.» является специализированным поставщиком токарных станков по металлу в Китае. Обладая 10 летним опытом в производстве токарных станков, мы оставляем токарное оборудование с высоким качеством и хорошей производительностью. А также станки, которые мы поставляем, обладают широкой сферой применения, например, нефтедобыча, стальные и бумажные фабрики, электростанции, судостроение, горнодобывающая промышленность, текстильная промышленность, деревообработка, автомобильная промышленность, электротехническая промышленность, строительство и т.д. Для получения более подробной информации о токарных станках с большим диаметром отверстия шпинделя, пожалуйста, посетите наш сайт или свяжитесь с нами напрямую.
