Металлообработчики серии Q35Y

Металлообработчики серии Q35Y

Описание

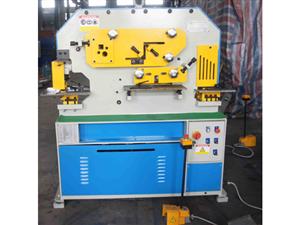

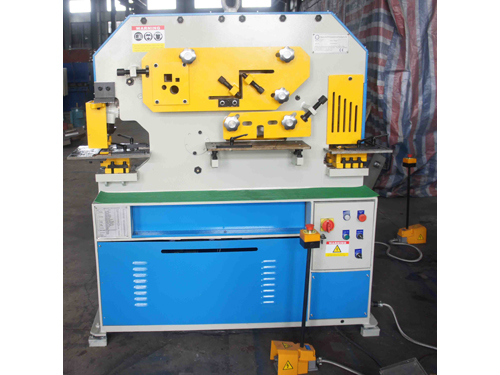

Металлообработчики серии Q35Y также известны, как комбинированные листорезно-дыропробивные станки. Они используются в процессах штамповки, резки листов и долбежки стальных уголков во всех областях, связанных с процессом формовки металла. Благодаря подходящим матрицам и инструментам металлообрабатывающие станки также могут осуществлять резку стальных балок, резку стальных швеллеров и даже отбортовку гибочно-штамповочных изделий и прессование затворов.

Характеристики
1. Металлообработчики серии Q35Y обладают продуманной и компактной конструкцией. Данные комбинированные листорезно-долбежные станки оснащены пятиступенчатым гилравлическим приводом благодаря многократному калебательному движению балки.
2. Данные листорезно-дыропробивные станки характеризуются легким весом, низким уровнем шума и простотой в управлении.
3. Зажимное устройство металлообрабатывающих станков может регулироваться винтовым зубчатым приводом.
4. Комбинированные личторезно-дыропробивные стнаки обладают пятиступенчатой конструкцией с цельной структурой.

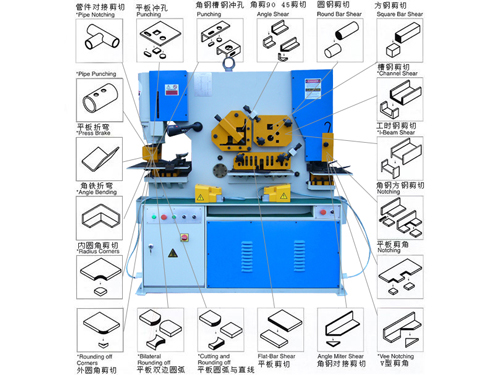

5. Металлообрабатывающие станки многофункциональны. Они могут применяться для резки уголков, штамповки, а также для пробивки отверстий и рифления.

Преимущества
1. Классические компоненты импортированы из европейских стран.
2. В соответсвии с международными стандартами для надежности, безопасности, длительного срока службы, хорошей антиинтерференционной способности в электрошкафе установлен радиационный блок.
3. Металлообрабатывающие станки серии Q35Y оснащены защитным ограждением и защитной блокировкой для обеспечения безопасной работы.
4. Данные комбинированные листорезно-дыропробивные станки оборудованы подвижным одиночным педальным выключателем. Это придает легкости в управлении металообрабатывающими станками.

Параметры

Модель Q35Y-16 Q35Y-20 Q35Y-25 Q35Y-30
Рабочее давление(кН) 550 750 1100 1400
Mак. толщина резки(мм) 16 20 25 26
Мак. длина резки (мм) 400 480 600 600
Предел прочности на разрыв листового металла (Н/мм²) ≤ 450 ≤ 450 ≤ 450 ≤ 450
Угол резки (градусы) 7 8 8 8
Ход ползуна (мм) 80 80 80 80
Время цикла (мин) 8 8 8 8
Глубинв горла (мм) 300 355 400 600
Мак. вместимость (мм) 25 × 16 30 × 20 35 × 25 38 × 28
Главный двигатель (кВт) 4 5.5 7.5 11
Длина станка (мм) 1640 1860 2355 2680
Ширина станка (мм) 730 790 960 1040
Высота станка (мм) 1770 1900 2090 2300
Вес станка (кг) 1700 2200 4800 6200
Функциональные возможности штамповки (мм)
Мак. вместимость 25 × 16 30 × 20 35 × 25 38 × 26
Мак. длина хода 80 80 80 80
Стандарт глубины горла 305 355 400 600
Рабочая высота 1030 1084 1142 1209
Функциональные возможности резки листа (мм)
Полосовой металл 250 × 16 330 × 20 300 × 25 355 × 30
Альтернатива 400 × 8 480 × 10 600 × 16 600 × 20
Длина лезвия 380 485 620 610
Рабочая высота 890 894 851 897
Резка уголка (мм)
При 90° 125 × 12 140 × 12 160 × 14 180 × 16
При 45° 70 × 10 70 × 10 70 × 10 70 × 10
Рабочая высота 1130 1139 1200 1220
Секционная резка (мм)
Круглый / квадратный стержень 45 50 60 65
Канал/ балка 130 × 65 160 × 88 180 × 84 200 × 100
Стальной уголок 90 × 12 90 × 12 90 × 12 90 × 12
Функциональные возможности пробивки отверстий (мм)
Толщина материала 10 13 14 16
Ширина 57 57 57 57
Глубина 60-90 60-90 60-90 60-90
Рабочая высота 890 883 886 898

Модель Q35Y-10 Q35Y-12 Q35Y-15
Рабочее давление(кН) 400 450 600
Mак. толщина резки(мм) 10 12 15
Мак. длина резки (мм) 300 300 300
Предел прочности на разрыв листового металла (Н/мм²) 450 450 450
Угол резки (градусы) 7 7 7
Ход ползуна (мм) 32 50 55
Время цикла (мин) 10 12 15
Глубинв горла (мм) 175 175 220
Мак. вместимость (мм) 26 × 10 24 × 12 28 × 15
Главный двигатель (кВт) 3 3 3
Длина станка (мм) 1175 1500 1640
Ширина станка (мм) 550 600 610
Высота станка (мм) 1590 1650 1790
Вес станка (кг) 800 1055 1400
Функциональные возможности штамповки (мм)
Мак. вместимость 26 × 10 24 × 12 28 × 15
Мак. длина хода 32 50 55
Стандарт глубины горла 175 175 220
Рабочая высота
Функциональные возможности резки листа (мм) 200 × 10 200 × 12 200 × 15
Полосовой металл 300 × 8 300 × 10 300 × 12
Альтернатива 318 318 308
Длина лезвия 80 × 10 80 × 10 80 × 10
Рабочая высота
Резка уголка (мм) 80 × 8 100 ×10 125 × 12
При 90°
При 45° 30/25 30/30 40/35
Рабочая высота 65×40 80 × 43 100 × 48
Секционная резка (мм) 36 × 6 40 × 7 76 × 10
Круглый / квадратный стержень
Канал/ балка   8 10
Стальной уголок   35 42
Функциональные возможности пробивки отверстий (мм)   60-90 60-90
Толщина материала   80 × 8 100 × 10
Ширина
Глубина
Рабочая высота

Основанное в 2003 году ООО «Shaanxi Haven Equipment and Trading Co.» является специализированным продавцом металлообработчиков (также известных, как комбинированные листорезно-дыропробивные станки). С богатым десятилетним опытом в этой сфере компания Haven предоставляет различные модели станков. Для получения подробной информации о нашей продукции, пожалуйста, зайдите на нашу домашнюю страничку или немедленно свяжитесь с нами.
