Станки для шлифовки коленвалов

Станки для шлифовки коленвалов

Описание
Станки для шлифовки коленчатых валов, также известные как оборудование для шлифовки коленчатых валов, применяются для шлифования коленчатых дисковых колес и основных шеек вала коленвалов на производственных и ремонтных автомобильных, тракторных заводах и заводах для производства и ремонта дизельных двигателей. Коленчатые валы могут быть полностью обработаны за один раз, за исключением вторичных операций. Все функции находятся под контролем ЧПУ, включая активный контроль, автоматическую компенсацию, и контроль выпускных отверстий охлаждающей жидкости для того, чтобы охлаждающая жидкость всегда поступала в зону шлифовки во время обточки резьбы.

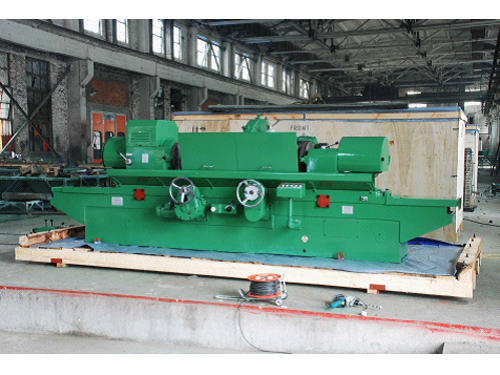

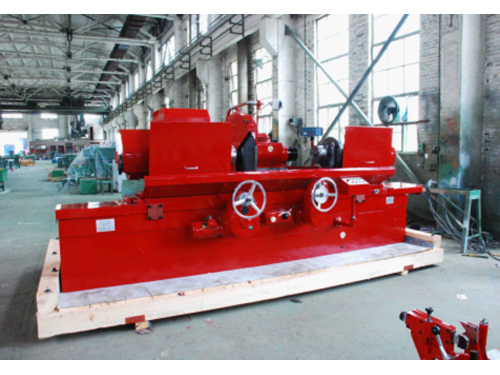

Оборудование для шлифовки коленчатых валов модели MQ8260A модифицировано на базе модели MQ8206 и предназначено для применения на автомобильных, тракторных заводах, заводах дизельных двигателей и в их ремонтных мастерских для шлифования коленчатых дисковых колес и шеек коленчатых валов.

Преимущества станков для шлифовки коленвалов
1. Три различных рабочих скорости могут быть получены, путем использования ремней в передних бабках.
2. Поперечные патроны используются в передних и задних бабках.
3. Цепные передачи передних бабок оснащены фрикционными муфтами для простоты их регулировки.
4. Мензулы управляются или вручную или приводом от двигателя.
5. Ускорение шлифовальных бабок достигается и исчезает благодаря гидравлическим механизмам.
6. 80 мм в диаметре колесные шпиндели имеют хорошую твердость и прочность.
7. В данных станках для шлифовки коленвалов используются роликовые опоры для перемещения шлифовальных бабок.
8. Направляющие станины и шлифовальные бабки станков для шлифовки коленвалов смазываются в автоматическом режиме при помощи масляных насосов.

Характеристики
1. Передние бабки оснащены ремнями для переключения скоростей. Могут быть получены три различных скорости вращения.
2.Патроны передних и задних бабок могут быть поперечной структуры.
3. Фрикционные муфты устанавливаются на цепных передачах бабок для удобной работы.
4. Продольное перемещение мензул данных станков для шлифовки коленвалов осуществляется вручную или приводом от двигателя. Цифровые индикаторы обладают разрешающей способностью 0,005 мм.
5.Шлифовальные салазки контролируются гидравлическими механизмами с цифровым разрешением 0,005 мм.
6. Шлифовальные салазки станков для шлифовки коленчатых валов используют 80 мм тип в диаметре с хорошей твердостью и прочностью.
7. В шлифовальных салазках установлены роликовые опоры.
8. Задней бабки подушке могут быть использованы для быстрого движение вперед и назад.

Обслуживание
Наша компания предлагает Вам правильные решения на ваши запросы - от отдельных продуктов универсального применения до специальных, индивидуальных системных решений.
Упаковка:Ящики из однослойной фанеры

Параметры для шлифовки станков коленчатых валов

Модель MQ8260A × 2000 MQ8260A × 1600
Мак. диаметр рабочего перемещения × мак. рабочая длина              Φ 580 × 2000 мм Φ 580 × 1600 мм
Вместимость
Мак. перемещение относительно стола Φ 580 мм Φ 580 мм
Рабочий диаметр участка с неподвижным люнетом Φ 50 t- Φ 120 мм Φ 30 t- Φ 100 мм
Колено коленчатого вала        120 мм 110 мм
Мак. рабочая длина основы
3-х кулачковый патрон 1800 мм 1400 мм
Расстояние между центрами 2000 мм 1600 мм
Мак. рабочий вес 150 кг 120 кг
Бабка изделия
Высота центров 300 мм 300 мм
Рабочая скорость 30, 45, 65, 100 об./мин 25, 45, 95 об./мин
Шлифовальная головка
Мак. поперечное перемещение 185 мм 185 мм
Достижение и исчезновение ускорения шлифовальной головки 100 мм 100 мм
Подача колеса за оборот подачи ручного маховичка 1 мм 1 мм
Градированая поперечная подача ручного маховичка 0.005 мм 0.005 мм
Шлифовальный круг
Скорость шпинделя круга (2 ступени) 740.890 об./мин 740.890 об./мин
Окружная скорость круа 25.6 t- 35 м/сек 25.6 - 35 м/сек
Размеры колеса (внешний диаметр×ширина ×диаметр отверстия) Φ 900 × 32 × Φ305 мм Φ 900 × 32 × Φ305 мм
Стол
Перемещение стола за оборот ручного маховичка 5.88 мм 5.88 мм
Толщина 1.68 мм 1.68 мм
Поворот стола (Уклон 18/100)
Поворот стола по школе сотых частей прямого угла (Уклон 1: 50) 10’ 10’
Общая мощность двигателей 11.12 кВт 9.82 кВт
Внешние размеры (длина × ширина × высота) 4900 × 2037 ×1584 мм 4166 × 2037 ×1584 мм
Вес Примерно 7500 кг 4166 × 2037 × 1584

ООО «Shaanxi Haven Equipment and Trading Co.» является профессиональным поставщиком станков для шлифовки коленвалов в Китае. Станки для шлифовки коленвалов поставляются нашим клиентам в соответствии с их реализацией в отраслях. Наша компания обладает известной репутацией в поставке станков для шлифовки коленвалов, используемых в различных отраслях.
