Строгальные станки

Строгальные станки

Описание
Строгальные станки служат для обработки поверхностей. Они могут обрабатывать изгибы, углы и многие другие формы. Данные станки популярны в цехах, т.к. их движения очень просты, хотя они могут производить различные работы. Они используется для удаления материала, обычно металла, такого как сталь или алюминий, для получения плоской поверхности. Однако, данное строгальное оборудование также может быть использовано для изготовления зубчатых колоес, таких как систем зубчатых реек и шестерней и других сложных форм.
Ручкоятки инструментов подачи строгального оборудования могут медленно поворачиваться для подачи строгального инструмента к материалу, таким образом "салазки" двигаютсяся вперед и назад. Крепкие держатели станков с зажимными патронами надежно держут материал. Маленькие зажимные патроны не понадобяться, если работа давольно проста, и могут быть вынуты из позиции и уничтожены. Зажимные патроны опоры стальных столов могут быть отрегулированы таким образом, чтобы они могли передвигаться вверх и вниз, а затем фиксироваться в определенной позиции. При повороте назад рычажных рукояток приводятся в действие «салазки», передвигающиеся вперед и назад.

Характеристики
1. Строгальное обьорудование изготавливаектся с полным техническим совершенством.
2. Эффективная с точки зрения производительности, наша серия строгальных станков включает в свои функциональные способности самопроизвольность.
3. Строгальное оборудование изготавливается в соответствии со стандартными международных норм. И это способствует отличной обработки некоторых промышленных и неравномерных материалов.
4. Доступны различные строгальные станки с различными характеристиками.
5. На весь рад строгальных станков предоставляются услуги по изготовлению на заказ.

Параметры строгального оборудования

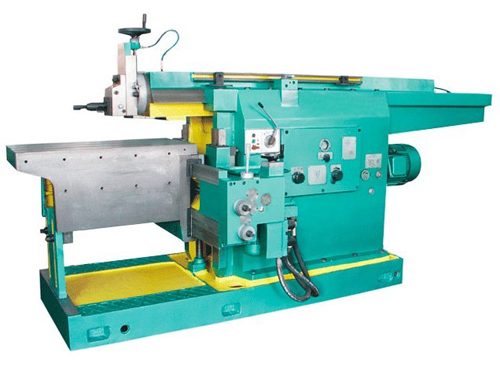

Пункт BY60100B  BY60125
1) Мак. ход обработки 1000 мм 1250 мм
2) Скорость резки суппорта (бесступенчатая) от3 до 38 м/мин от 3 до 38 м/мин
3) Расстояние от нижнего края суппорта до верхней поверхности стола 400 мм 400 мм
4) Мак. сила резки 28 kН 28 кН
5) Мак. перемещение головки инструмента 160 мм 160 мм
6) Верхняя рабочая поверхность стола (длина × ширина) 1000 × 500 мм 1250 × 500 мм
7) Ширина Т-образных пазов верхней поверхности стола 22 мм 22 мм
8) Мак. горизонтальное перемещение стола 800 мм 800 мм
9) Горизонтальная подача стола за возвратно-поступательный ход суппорта (бесступенчатая) 0.25 - 5 мм 0.25 - 5 мм
10) Мак. нагрузка на стол 320 кг 320 кг
11) Основной двигатель 7.5 кВт 7.5 кВт
12) Двигатель ускоренного перемещения рабочего стола 0.75 кВт 0.75 кВт
13) Внешние размеры станка 3640 × 1550 × 1850 мм 4140 × 1550 × 1850 мм
14) Вес нетто (примерно) 4200 кг 4600 кг
15) Шероховатость резки поверхности 3.2 3.2

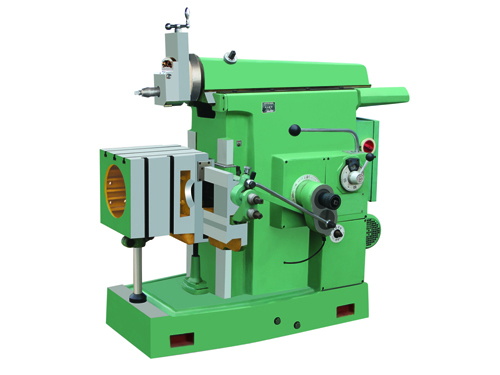

 Модель  BC6050 BC6063 / BC6066
Мак. длина обработки (мм)  500  630 / 660
Мак. джиапазон горизонтального перемещения стола (мм)  525  630
 Мак. расстояние между нижним краем суппорта и столом (мм)  370  380
 Мак. длина вертикального перемещения (мм)  270  315
Размеры верхней поверхности стола (длина × ширина) (мм)  440 × 360  630 × 400 / 400 × 660
 Мак. длина хода головки инструмента (мм)  120  120
Мак. угол наклона головки инструмента (°)  ± 60°  ± 60°
Мак. сечение инструмента (ширина×толшина)(мм)  20 × 30  20 × 30
Кол-во возвратно-поступательных движений суппорта в минуту Number of Ram Reciprocation per Minute (кол-во/мин)  14 - 80  14 - 80
  Диапазон подачи стола  горизонтальная  0.2 - 0.25 0.08 - 1  0.2 - 0.25 0.08 - 1
 вертикальная (мм)
Скорость ускоренного перемещения стола  горизонтальная  0.95 0.38  0.95 0.38
 вертикальная
 Ширинв Т-образных пазов для центрального позиционирования (мм)  18  18
 Мощность основного двигателя (кВт)  3  3
Вес нетто/брутто (кг)  1650  1750 / 1800
Внешние размеры (длина × ширина× высота) (см)  216 × 107 × 119  235 / 238 × 121 × 150

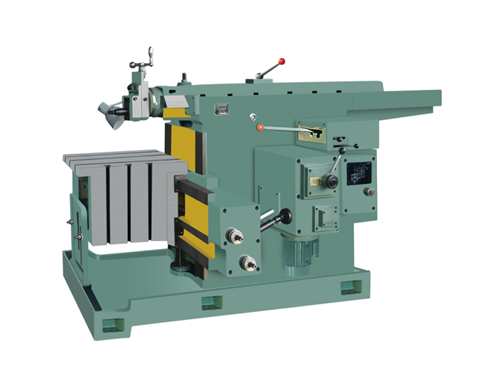

Модель  B635A
Мак. ход обработки (мм)  350
Мак. расстояние между нижним краем суппорта и рабочим столом (мм)  330
Мак. растояние продольного перемещения (мм)  400
Мак. расстояние вертикального перемещения (мм)  270
Мак. расстояние между резцом и передней поверхностью суппорта  (мм) 550
Мак. градус поворота станка (без зажимного патрона станка ) ± 90 º
Мак. градус поворота станка ( с зажимным патроном станка ) ± 55 º
Мак. ход головки инструмента (мм)  110
Кол-во ходов суппорта за минуту(раз/мин)  32, 50, 80, 125
Диапазон подачи рабочего стола вертикальная (мм) 0.18, 0.73
продольная (мм) 0.21, 0.84
Двигатель 1.5 кВт 1400 об./мин
Упаковочные размеры (мм) 1530 × 930 × 1370
Вес нетто/брутто (кг) 1000 кг/1200 кг

ООО «Shaanxi Haven Equipment and Trading Co.» предоставляет для продажи различные виды строгального оборудования или строгальных станков в Китае. Станки поставляются нашей компанией покупателям в соответстии с их реализацией по отрослям. Данное устройство является сверхмощным формовочным устройством, используемым для обработки сплавов или сырьевых производственных материалов. Наша компания имеет известную репутацию в поставках строгального оборудования, которое используется в различных отраслях.
