Вертикальные многоцелевые станки

Вертикальные многоцелевые станки

Описание
Вертикальные многоцелевые станки (ВМС) обладают фиксированной колонной структурой и прямоугольными рабочими столами. Данные вертикальные многоцелевые станки часто имееют три координатных оси прямолинейного движения: оси Х, Y и ось Z. Поворотные столы могут быть установлены ​​на рабочих столах вдоль горизонтальной оси так, чтобы обрабатывать спиральные части. Данные вертикальные многоцелевые станки применяются для фрезерования, сверления, развертывания, растачивания, нарезания резьбы, зенкования  заготовок  клапанного типа и т.д. Кроме того, данные вертикальные многоцелевые станки могут быть использованы во многих областях и отраслях, таких как автомобильная промышленность, производство мотоциклов, машиностроение, производство швейных машин, производство двигателей и инструментов. Более того, вертикальный многоцелевые станки могут обрабатывать сложные формы, такие как 2-х размерные или 3-х размерные вогнутые/выпуклые формы и полоскости. Вертикальные многоцелевые станки также подходят для мульти-продуктного мало/ среднесерийного производства или массового производства при подсоединении к производственной линии.

Типы или серии
Вертикальные многцелевые станки обладают двумя скриями продукции: серией VM и серией XH.

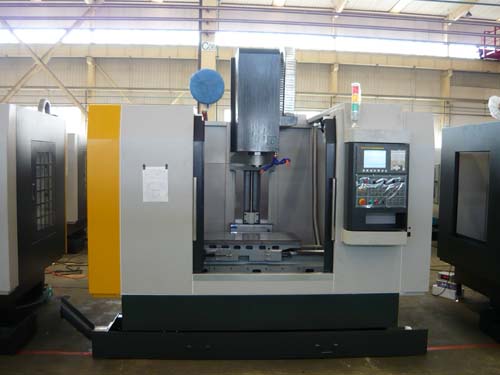

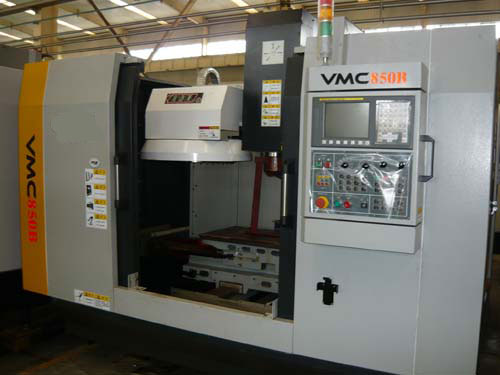

Серия VM включает в себя VMC650, VMC850B, VMC1060B и VMC1270. Данная серия многоцелевых станков является полнофункциональными небольшими вертикальными портальными обрабатывающими станками. Данная серия обрабатывающих станков широко применяется для обработки пластин, дисков, коробок, рам, модулей и т.д. в автомобильной промышленности, самолетостроении, полиграфии, в упаковочной промышленности, текстильной промышленности, нефтяной и химической промышленности и в железнодорожной промышленности.
Вертикальные многоцелевые станки серии XH состят из XH714, XH7132/XH7132A и XH7125. Данные вертикальные многофункциональные станки оснащены САПР (системами автоматизированного проектирования) чертежами. И с помощью технологии литья в песчаные формы склеенные смолой основные детали изготовливаются из высококачественного серого чугуна. Направляющие располагаются после шлифовки и термической обработки с PTFT (полимерными тонкопленочными транзисторами) на поверхности. Основная конструкция оснащенна моторными шпинделями с коробками передач, поэтому шпинделя могут достигать высокой скорости и снижать уровень шума и тряски. Данная серия вертикальных многоцелевых станков оснашена тайваньскими высокоскоростными и высокоточными шпинделями с 8000 оборотов в минуту и знаменитывми 16 станционными инструментными магазинами зонтичного типа. Кроме того, данные вертикальные многоцелевые станки оснащены насосами высокого подъема, системами ЧПУ FANUC 0i Mate-MD и связными интерфейсами RS232. Они могут быть широко использованы в машиностроении, в производстве пресс-форм и в других отраслях для обработки деталей листового типа, дисковых деталей, корпусных деталей, пресс-форм и т.д.

Характеристики
Серия VM характеризуется высокой твердостью, высокой производительностью, высокой точностью, высокая скоростью, высокой эффективностью, высокой надежностью, большим крутящим моментом и широким диапазон обработки.
1. Необычайно большой объем работы и небольшой размер может оптимизировать использование рабочией силы. Это самая уникальная особенность вертикальных многофунуциональных станков серии VM.
2. Серия VM предлагает лучшее решение для экономии пространства, занятого станками машин и для вида работ в отролслях промышленности, где шпиндельные пошипники могут использоваться.
3. Используя данные вертикальные многоцелевые станки можно сэкономить техническое оборудование, сократить время подготовки производства, обеспечить качество продукции и повышение производительности труда.
4. Системы управления оснащены надежными диалоговыми инструментами и инструментами программирования NC. Которые предлагют заводам варианты, как лучше подойти к той или иной детали и многие другие опции программного обеспечения автоматизированного процесса, чтобы достигнуть самой быстрой резки с самым лучшим качеством.
5. Опции и принадлежности (аппаратного и программного обеспечения) легко подключаются и сразу же начинают работать, так что они могут быть подсоедены к ВМ станкам в любое время.
6. Благодаря новейшим технологиям и автоматизации, серия вертикальных многоцелевых станков является отличной заменой для усаревших ВМС и консольно-фрезерных станков или фрезерных станков с крестовыми столами.
7. Вертикальные многоцелевые станки независимо прошли CE сертификацию UL, CSA и NFPA 79.
8. Они являются экономически эффективными. А низкая базовая цена делает вертикальные многоцелевые станки серии VM обрабатывающими станками с самыми разумными ценами в своем классе..

Вертикальные многоцелевые станки серии XH характеризуется своей супер твердостью, высокой точностью скоростного позиционирования и хорошей устойчивостью, износостойкостью, прессоустойчивостью, и способностью к противостоянию скручиванию и прогибанию.
1. Данная серия вертикальных многоцелевых станков оснащена замкнутым покрытием, полностью замкнутым корпусом, что делает ее безопасной и приятной на вид.
2. Широкие линии направляющих по 3-м ося X, Y, Z, можгут обеспечить рабочую твердость станка и точность вращения.
3. Заготовки могутт быть зажаты в вертикальных многоцелевых станках одновременно для осуществления фрезерния, сверления, расточки, развертывания и т.д.

Параметры VMC650, VMC850B, VMC1060B и VMC1270

Характеристики Units VMC650 VMC850B VMC1060B VMC1270
Стол Поверхность стола (ширина × длина) мм 420 × 800 500 × 1050 600 × 1300 700 × 1360
T-образные пазы (Кол-во-Размеры × расстояние) мм 3 - 18 × 135 3 - 18 × 150 5 - 18 × 120 5 - 18 × 152.5
Допустимая нагрузка кг 600 600 800 1000
Шпиндель Конусность отверстия шпинделя / ISO 40 ISO 40 ISO 40 ISO 50
Шпиндельный двигатель (расчет/15мин нагрузке) кВт 5.5/7.5 7.5/11 7.5/11 11/15
Мак. скорость шпинделя об./мин 8000 8000 8000 7000
Ход Ход вправо и влево по оси Х мм 650 800 1000 1200
Ход вперед и назад по оси Y мм 400 500 600 700
Ход вверх и вниз по оси Z мм 480 550 600 600
Расстояние между торцом шпинделя и поверхностью стола мм 80 - 560 105 - 655 180 - 780 150 - 750
Расстояние от шпиндельного уентра до колонных направляющих мм 480 550 655 785
Подача Ускоренное перемещение по осям X/Y м/мин 12 16 20 20
Ускоренное перемещение по оси Z м/мин 10 12 15 15
Мак. диапазон подачи мм/мин 10000 10000 10000 10000
Магазин Вместимость инструментного магазина штук 16/20/24 16/20/24 16/20/24 16/20/24

Параметры XH714, XH7132/XH7132A и XH7125

Характеристики Единицы измерения XH714 XH7132/XH7132A XH7125
Перемещение столаl (X, Y, Z) мм 650 × 400 × 500 620 × 350 × 500 400 × 240 × 400
Размеры стола мм 900 × 400 920 × 320 600 × 250
Кол-во/ширина/расстояние  T-образных пазов мм 3-18-130 3-14-85 3-14-75
Расстояние от торца шпинделя до поверхности стола мм   120 - 620   100 - 600   60 - 460
Расстояние от оси шпинделя до колонных направляющих мм   510   395   325
Скорость ускоренной подачи м/мин 18 18 6
Скорость подачи мм/мин 2.5 - 4000 2.5 - 3000 2.5 - 3000
Конусеость шпинделя   BT40 BT40 BT30
Диапазон скорости шпинделя об./мин 40 to 6000 60 to 6000 60 to 6000
Мощность шпиндельного двигателя кВт AC Servo 3.7/ Frequency 5.5 AC Servo 3.7 AC Servo 3.7
Вместимость инструментного магазина кол-во 16 16 10
Мак. вес инструмента кг 8 8 5
Мак. размеры инструмента мм Φ 120 × 200 Φ 120 × 200 Φ 92
Точность позиционирования мм ± 0.015 ± 0.015 ± 0.015
Точность повторяющегося позиционирования мм ± 0.0075 ± 0.0075 ± 0.0075
Внешние размеры мм 2120 × 2150 × 2290 2020 × 1970 × 2160 1650 × 1600 × 2000
Вес станка кг 3300 2750 1530

ООО «Shaanxi Haven Equipment and Trading Co.» является известным производителем различных вертикальных многоцелевых станков в Китае. Мы поставляем и экспортируем большой диапазон вертикальных многоцелевых станков. Наши станки деляться на серию VM и серию XH. Каждая серия обладает уникальными характеристиками и специальными параметрами. Обладая десятилетним опытом в продаже вертикальных многоцелевых станков, мы уже экспортировали наши вертикальные многоцелевые станки в более чем 40 стран и регионов, таких как Германия, США, Канада, Великобритания, Польша, Испания, Нидерланды, Дания, Греция, Австралия, Новая Зеландия, Сингапур, Малайзия, Таиланд, Индия, Индонезия, страны Ближнего Востока и т.д.
