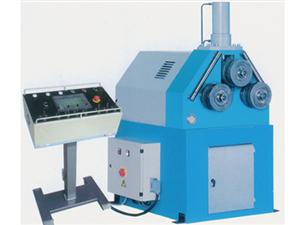

Секционные гибочные станки WYQ24

Секционные гибочные станки WYQ24

Описание
Секционные гибочные станки WYQ24 (станки для вальцовки уголка) являются полугидравлическими 3-х валковыми симметричными прокатными машинами. Они в основном используются для гибки профилей в определенные формы в нефтяной, химической, кораблестроительной, водяной и электрической, металоконструкционной, машиностроительной и производственной сфере. Данные станки для вальцовки уголка обладают трема валками. Верхний валк совершает движения вверх и вниз благодаря давлению масляного бака. Система вальцовки двух основных секций состоит из основания, нижнего валка, вспомогательного валка, трансмиссии, электрических компонентов, гидравлических компонентов, матриц и т.п.

Эксплуатационные качества
1. Данные станки для вальцовки уголка оснащены сварной стальной рамой конструкции.
2. Все три валка приводятся в действие электроприводом..
3. Данные секционные гибочные станки занимают вертикальную рабочую позицию.
4. Они оснащены передвижной панелью управления.
5. Верхний валк толкается вниз гидравлически
6. Здесь установлены валковые направляющие и тормозной двигатель.
7. Данные станки для вальцовки уголка оснащены одним комплектом стандартных матриц.
8. Здесь используютсмя закаленные валы для специальных сталей.
9. Мы предоставляем руководство по эксплуатации на английском языке.

Преимущества
1.Станки для вальцовки уголка просты в эксплуатации.
2. Данные профилегибочные станки могут совершать предварительную гибку, гибку и калибровку листового металла.
3. Данные 3-х валковые гибочные станки оборудованы устройством цифровой индикации.
4. Они оснащены тройным приводом.
5. Они могут сварачивать листы с высокой эффективностью и точностью.

Характеристики
Данные станки для вальцовки уголка характеризуются компактной структурой, надежными рабочими характеристиками, небольшим объемом и полным набором функций. Кроме того, данные секционные гибочные станки WYQ24 являются экономичными и практичными.

Параметры

                    WYQ24 16 30 45 75 100
Круглая труба Mаксимальный диаметр (мм) 76 89 102 114 127
Толщина стенки (мм) 4.5 5 5 5 5
Мин. диаметр гибки (мм) 750 900 900 1200 2000
Круглый стержень Максимальный диаметр (мм) 52 62 75 85 90
Мин. диаметр гибки (мм) 600 600 800 1000 1100
Квадратный стержень Максимальный размер сечения (мм) 60 70 80 90 100
Толщина стенки (мм) 4 4 6 8 10
Mинимальный диаметр гибки (мм) 900 1000 1200 1600 2000
Плоская труба Максимальный размер сечения (мм) 75 90 100 110 120
Толщина стенки (мм) 16 20 25 40 40
Mинимальный диаметр гибки (мм) 760 800 1000 1100 1300
Вогнутый стальной уголок Максимальный размер сечения (мм) 70 × 8 80 × 8 90 × 10 100 × 10 120 × 12
Мин. диаметр гибки (мм) 1000 1200 2000 3000 4000
Выгнутый стальной уголок Максимальный размер сечения (мм) 80 × 8 90 × 10 100 × 10 120 × 12 140 × 16
Мин. диаметр гибки (мм) 1000 1100 1300 1600 1800
Вогнутая стальная деталь U типа Стальная деталь U типа 12# 16# 20# 25# 28#
Мин. диаметр гибки (мм) 900 1000 1250 1600 2000
Выгнутая стальная деталь U типа Стальная деталь U типа 12# 16# 20# 25# 28#
Мин. диаметр гибки (мм) 800 800 1000 1100 1500
Все приведенные выше спецификации относятся к мягкой стали с прочностью δs=250

Компания Shaanxi Haven специализируется на производстве станков для вальцовки уголка в Китае. Мы предоставляем различные высококачественные станки для гибки металла, такие как секционные гибочные станки, листопрокатные машины, профилегибочные станки и т.д. Гибочные станки, которые мы предоставляем, являются на данный момент самым передовым профилегибочным оборудованием в стране и за границей. Если вас заинтересовали наши (секционные) станки для вальцовки уголка, пожалуйста, посетите наш сайт или свяжитесь с нами напрямую.
