Список продукции

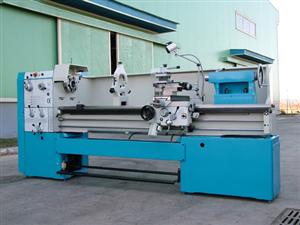

Токарные станки CD-B

Токарные станки CD-B

Описание
Токарные станки CD-B широко используются в различных областях, таких как металлообработка, давильная обработка и даже в обработке стекла. Данные токарные станки по металлу оснащены шпинделями с большими 65 мм отверстиями 65. Главные шпиндели динамически сбалансированы и в то же время поддерживаются в 2 точках коническими роликовыми подшипниками. Кроме того, в данном токарном оборудовании установлены автоматические блокираторы подачи.
Изменение конфигурации данных токарных станков по металлу происходит полностью в соответствии с заказами: метрические или дюймовые системы; право или леворукие колеса, большой плоский тип; галогенные лампы; устройства быстрой смены инструмента; ДРО; Т-образные соединительные пазы; защитные кожухи патронов, крышки ходового винта; двигатели ускоренного движения; электромагнитные тормоза и системы принудительной смазки.

Характеристики
1. Внешний вид токарного оборудования CD-B большой и простой, что делает данные токарные станки по металлу более приятными на вид.
2. Направляющие станин с зазорами усилены при помощи сверхзвуковой частоты (плюс HB 450 ).
3. Все шестерни закалены и отшлифованы при помощи шлифовальных станков Reishauer.
4. Ходовые винты и стержни механизмов подачи соединены с защитой от перегрузки.
5. Токарное оборудование CD-B обладает широким применением и оно может быть использовано в многих областях, таких как нефтедобыча, стальные и бумажные фабрики, электростанции, судостроение, горнодобывающая промышленность, текстильная промышленность, деревообработка, автомобильная промышленность, электротехническая промышленность, строительство и т.д.

Параметры

Модель CD6136B
CD6236B
CD6140B
CD6240B
CD6145B
CD6245B
CD6150B
CD6250B
CD6160B
CD6260B
Вместимость Мак. перемещение относительно основы (мм) 360 (14¡å) 400 (16¡å) 450 (18¡å) 500 (20¡å) 600 (24¡å)
Мак. перемещение относительно поперечного суппорта (мм) 185 (7’/4”) 225 (9”) 285 (11’/4”) 325 mm(13”) 360 (14¡å)
Расстояние между центрами (мм)    1000, 1500 1000, 1500, 2000
Мак. перемещение в промежутках (мм) 490 (20¡å) 530 (21¡å) 580 (23¡å) 6                                                     30(25¡å) 730(29¡å)
Допустимая длина промежутков 260 мм (10¡ä/4¡å)
Ширина основы 330 мм(13¡å)
Передняя бабка Шпиндельное отверстие 65 мм (23/5¡å)
Торец шпинделя ISO-C6 или ISO-D6
Конусность шпинделя метрическая 70 мм
Скорость шпинделя (кол-во) от 22 до1800 об./мин (15 ступеней)
Подача Диапазон метрической резьбы (виды) от 0.5 до 8 мм (66 видов)
Диапазон дюймовой резьбы (виды) от 1 до 56 зубьев/дюйм (66 видов)
Диапазон модульной резьбы (виды) от 0.5 до 3.5 мм (33 вида)
Диапазон диаметральной резьбы (виды) от 8 до 56 зубьев/дюйм (33 видов)
Диапазон продольной подачи (виды) от 0.072 до 4.038 мм/об. (от 0.0027 до 0.15 дюймов/об.) (66 видов)
Диапазон поперечной подачи (Виды) от 0.036 до 2.019 мм/об. (от 0.0013 до 0.075 дюймов/об.) (66 видов)
Скорость ускоренного перемещения суппорта 5 м/мин (16.4 фт/мин)
Размеры ходового винта: Диаметр/Питч 35 мм/6 мм (1/4¡å)
Суппорт Перемещение поперечного суппорта 300 мм (13¡å)
Перемещение составного упора 130 мм (5¡å)
Поперечные размеры хвостовика инструмента 20 × 20 мм 25 × 20 мм/(16/8дюйм) 25 × 25 mm
Задняя бабка Конусность пиноли задней бабки Морзе №5
Диаметр пиноли задней бабки 65 мм (23/5¡å)
Перемещение пиноли задней бабки 120 мм (43/4¡å)
Двигатель Основной двигатель 4.0 кВт или 5.5 кВт или 7.5 кВт 7.5 кВт
Двигатель насоса охлаждения 0.125 кВт
Двигатель ускоренного перемещения 0.12 кВт
Упаковочные размеры (длина× ширина× высота) (мм)
Расстояние между центрами
1000 mm 2420 × 1150 × 1800 (96 × 46 × 7 lin.)
1500 mm 2920 × 1150 × 1800 (15 × 46 × 7 lin.)
2000 mm 3460 × 1150 × 1800 (137 × 46 × 7 lin.)

ООО «Shaanxi Haven Equipment and Trading Co.» является специализированным поставщиком станков и оборудования в Китае. Станки, которые мы предоставляем, включают в себя фрезерные станки, токарные станки с ЧПУ, токарные станки с масляной трубкой CW6636, токарные станки по металлу, токарное оборудование CD-B и т.д. Мы являемся лидирующей организацией, занимающейся производством высокоэффективных токарных станков по металлу. Во время процесса изготовления используются сырьевые материалы высшего качества, что в свою очередь обеспечивает длительный срок службы токарного оборудования CD-B. Обладая более чем 10-летним опытом, мы уже экспортировали наши токарные станки по металлу в более чем 40 стран и регионов, таких как Германия, США, Канада, Великобритания, Польша, Испания, Нидерланды, Дания, Греция, Австралия и некоторые другие страны и регионы. Для получения более подробной информации о токарных станках, пожалуйста, посетите наш сайт и свяжитесь с нами напрямую.
