Универсальные круглошлифовальные станки серии M14

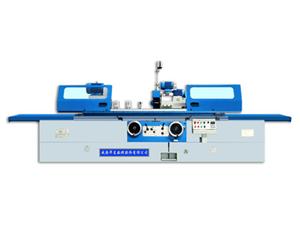

Универсальные круглошлифовальные станки серии M14

Описание
Универсальные круглошлифовальные станки серии M14 являются видом круглошлифовального оборудования. Они производятся для шлифовки цилиндрических и конических наружных поверхностей с точностью IT5 и IT6. Данные шлифовальные станки больше всего подходят для инструментальных или ремонтных мастерских с мелкосерийным производством. Они обычно используются в машиностроительной, электротехнической, автомобильной и многих других отраслях промышленности.
Продольное перемещение рабочего стола плавно управляется гидравлическими системами или маховичками ручной подачи. Подача шлифовальных головок осуществляется гидравлическими или автоматическими периодическими подачами или маховичками ручной подачи. Многие рабочие процессы данного универсального шлифовального оборудования управляются гидравлически, такие как быстрый подвод и отвод шлифовальных головок, отвод центров задних бабок и смазка боковых и ходовых винтов.

Особенности круглошлифовального оборудования серии M14
1. Шлифоальные станки для металла оснащены литьем для лучшей твердости и долговечности.
2. Каждый компонент данных универсальных шлифовальных станков тщательно обработан таким образом, чтобы обеспечить максимальную точность.
3. Перемещение стола может быть гидравлическим или механическим.
4. Рабочая головка оснащена приводом AC (переменного тока) или приводом DC (постоянного тока) для того, чтобы получить желаемую скорость работы согласно требованиям.
5.Постель (в механической моделе) оснащена электроприводом переменного тока для достижения соответствующей идеальной скорости перемещения.
6. Двухрезонансный генератор (Д.Р.Г) установлен на шлифовальной головке для гарантии лучшей точности и быстрого производства согласно требованиям.

Параметры универсальных круглошлифовальных станков серии М14
Описание\Модель Единицы измерения Характеристики
M1432B M1432B × 1500 MW1420 MW1420 × 750
Общая производительность Межцентровое расстояние мм 1000 1500 500 750
Высота центров мм 180 180 135 135
Диаметр обработки (внешний диаметр) мм 8 - 320 8 - 320 5 - 200 5 - 200
Диаметр обработки (внутренний диаметр) мм 30 - 100 30 - 100 25 - 100 25 - 100
Мак. длина обработки (внешний диаметр) мм 1000 1500 500 750
Мак. длина обработки (внутренний диаметр) мм 125 125 100 100
Мак. вес заготовки кг 150 150 100 100
Шлифовальная головка Угол поворота конусных центров ° + 90° + 90° + 90° + 90°
Конусность центров MT 4 4 4 4
Скорость шпинделя об./мин 50Гц: 25 50 75 110 150 220 60Гц: 30 60 90 180 132 264 50Гц: 25 50 75 110 150 220 60Гц: 30 60 90 180 132 264 от 25 до 380 от 25 до 380
Шлифовальная головка Скорость шпиндельного колеса об./мин 1670 1670 1670 1670
Ускоренное перемещение шлифовальной головки мм 50 50 50 50
Мак. перемещение мм 246 246 205 205
Угол поворота ° ± 30° ± 30° ± 10° ± 10°
Ручна яподача за оборот мм Грубая: 2.0 Тонкая: 0.5 Грубая: 2.0 Тонкая: 0.5 Грубая: 2.0 Тонкая: 0.5 Грубая: 2.0 Тонкая: 0.5
Ручная подача за гра мм Rough: 0.01 Fine: 0.0025 Rough: 0.01 Fine: 0.0025 Rough: 0.01 Fine: 0.0025 Rough: 0.01 Fine: 0.0025
Максимальные размеры колеса (Внешний диаметр × ширина × внутренний диаметр) мм 400 × 50 × 203 400 × 50 × 203 400 × 50 × 203 400 × 50 × 203
Внутреннее шлифование скорость шпинделя об./мин 10000 10000 10000 10000
Размеры колеса мм Max: 50 × 25 × 13 Min: 17 × 20 × 6 Max: 50 × 25 × 13 Min: 17 × 20 × 6 Max: 30 × 25 × 10 Min: 17 × 20 × 6 Max: 30 × 25 × 10 Min: 17 × 20 × 6
Стол Перемещеник стола мм 6 6 6 6
Мак. угол поворота стола ° По часовой стрелке:3° Против часовой стрелки:7° По часовой стрелке:3° Против часовой стрелки:7° По часовой стрелке:3° Против часовой стрелки:7° По часовой стрелке:3° Против часовой стрелки:7°
Скорость продольного перемещения стола м/мин от 0.1 до 4 от 0.1 до 4 от 0.1 до 4 от 0.1 до 4
Задняя бабка Конусность центров MT 4 4 4 4
Перемещение гильзы шпинделя мм 30 30 30 30
Двигатель Мощность двигателя шлифовальной головки кВт 5.5 5.5 4 4
Внутренняя шлифовка кВт 1.1 1.1 1.1 1.1
Мощность основного рабочего двигателя кВт 0.75/1.5 0.75/1.5 0.55 0.55
Станок Вес брутто кг 5300 6100 4100 4300
Упаковочные размеры мм 3380 × 2000 × 2050 4380 × 2000 × 2050 2600 × 2060 × 2050 3000 × 2060 × 2050

Основанное в 2003 году ООО «haanxi Haven Equipment Trading Co.» является специализированными продавцом универсальных шлифовальных станков. Обладая десятилетним опытом в производстве круглошлифовального оборудования, мы предоставляем высококачественные шлифовальные станки для металла, обладающие широким спектором применений. Данные шлифовальные станки производятся из необходимой нержавеющей стали, железа и других сырьевых материалов высокого качества. Универсальные шлифовальные станки ценятся за их длительный срок службы и устойчивость к коррозии. Для получения более подробной информации о данной серии круглошлифовального оборудования, пожалуйста посетите наш сайт или свяжитесь с нами напрямую.
