Горизонтальные секционные гибочные станки W24H

Горизонтальные секционные гибочные станки W24H

Описание
Горизонтальное гибочное оборудование W24H оснащено цельносварной стальной рамой. Данные секционные гибочные станки обладают тремя валками. И все три валка, стержни (валы), шестерни, привод сделаны из легированной стали. Являясь закаленными станками, данные станки для вальцовки уголка созданы для обработки различных металлических профилей, таких как железные уголки, листовые прокаты, круглые трубы и друие материалы нестандартных секционных профилей.

Характеристики
1 Данное горизонтальное гибочное оборудование обладает тремя валками.
2. Данные секционные гибочные станки приводятся в действие гидравлической системой.
3. Данные профилегибочные станки могут регулировать изгиб или двумя валками или соответственно одним валком.

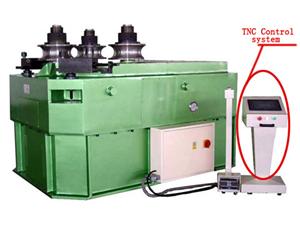

4. Здесь установлены сенсорная панель и система электрического контроля ПЛК.
5. Благодаря системе автоматического обнаружения неисправностей и системе предупреждения, данное горизонтальное гибочное оборудование может отображать информацию об ошибке и предложения по ее решению.
6. Благодаря системе подсчета горизонтальные секционные гибочные станки W24H могут фиксировать количество обработанных деталей.
7. Данные 3-х валковые гибы обладают тремя режимами работы – ручным, полуавтоматическим и автоматическим.
8. Данное горизонтальное гибочное оборудование может обрабатывать различные металлические профили, такие как железные уголки, листовые прокаты, круглые трубы и другие материалы нестандартных секционных профилей, сменяя пазы вальцовочной матрицы.
9. Горизонтальные секционные гибочные станки W24H могут производить профили с большим радиусом без использования форм очень большого размера.
10. Подача для данных станков для вальцовки уголка может осуществляться с обеих сторон. И при помощи жестяного рулонного материала с тонкими стенками металлический профиль не будет легко скользить.

Преимущества
1)Благодаря двум педалям и срочной остановки данное, гибочное оборудование просто в эксплуатации.
2) Секционные гибочные станки оснащены современной технологией и характеризуются стабильной производительностью.
3)Данные профилегибочные станки оснащены линейкой с дифракционной решеткой для настройки предела изгиба с высокой точностью.
4)Все данные вальцовки могут быть сохранены в ПЛК.
5)В горизонтальных секционных гибочных станках исрользуется мощная система охлождения.
6) Данные горизонтальные станки могут стабильно использоваться в тропичеких облостях.
7) Доступно руководство по эксплуатации на английском языке.

Рабочий процесс
Горизонтальные секционные гибочные станки W24H вращаются на сферических роликоподшипниках с высокой динамической нагрузкой. И три валка приводятся к действию специально созданной коробкой передач и электрическим двигателем торможения или гидравличеким двигателем. Два нижних валка управляются при помощи индивидуальной коробки передач и тормозного двигателя или гидравлических цилиндров. Гидравлический блок защищен от перегрузки и невозврата элементов клапанов и снижения, изменения позиции во аремя процесса гибки. Все операции осуществляются портативным кнопочным пультом управления.

Параметры горизонтальных гибочных станков

Модель W24H-89 W24H-100 W24H-115 W24H-135 W24H-159 W24H-168 W24H-323
Скорость вальцовки (м/мин) 5
Предел гибки (мПа) δs=250
Круглая трубка Мак. диаметр 89 100 115 135 159 168 323
Толщина стенки 5 8 5 5 5 6 323 × 10
Мин. гибочный диаметр 1100 1100 1250 2000 1800 2000 4200
Круглый стержень Мак. диаметр 55 65 70 75 85 95 160
Мин. гибочный диаметр 600 800 1000 1200 1100 1200 2000
Квадратна ятрубка Мак. размер среза 80 90 90 100 100 120 200
Толщина стенки 5 6 8 8 8 10 12
Мин. гибочный диаметр 1200 1500 1500 2000 1600 2000 5000
Квадратный стрежень (горизонтальный) Мак. размер среза 85 100 100 100 120 120 200
Толщина стенки 18 20 22 25 30 40 60
Мин. гибочный диаметр 800 1000 1200 900 1400 1600 2500
Квадратный стержень (вертикальный) Мак. размер среза 120 150 180 180 200 250 500
Толщина стенки 30 35 35 35 45 45 75
Мин. гибочный диаметр 900 1200 1400 2200 1600 1800 2400
Вогнутый стальной уголок Мак. размер среза 80 × 8 90 × 10 100 × 10 100 × 16 120 × 12 140 × 16 200 × 20
Мин. гибочный диаметр 1200 1500 2000 1900 2400 2500 4000
Выгнутый стальной уголок Мак. размер среза 90 × 10 100 × 10 120 × 12 140 × 5 140 × 16 150 × 16 250 × 25
Мин. гибочный диаметр 1100 1300 1600 1900 1800 2000 4000
Вогнутая стальная деталь U типа Модель стальной детали U типа 16 20 25 12 28 28 50
Мин. гибочный диаметр 1000 1200 1500 900 1800 2000 2400
Выгнутая стальная деталь U типа Модель стальной детали U типа 16 20 25 12 28 28 50
Мин. гибочный диаметр 1000 1200 1500 900 1800 2000 2400

ООО «Shaanxi Haven Equipment and Trading Co.» является хорошо известным поставщиком горизонтального гибочного оборудования в Китае. Мы предоставляем различные высококачественные секционные гибочные станки, трубогибы и профилегибочное оборудование и т.д. Станки оснащены компанентами различных известных марок, такие как электрические компоненты от марки SIEMENS, гидравлические уплотнительные кольца от японской марки NOK, гидравлические насосы, клапаны и цилиндры импортируются из Тайваня и т.д. Для получения подробной информации о горизонтальном гибочном оборудовании, пожалуйста, свяжитесь с нами.
