Горизонтальные расточные станки

Горизонтальные расточные станки

Описание
Горизонтальные расточные станки также известные, как горизонтальное расточное оборудование, предназначены для расточки отверстий. Они применимы для сверления, расточки, токарной обработки и фрезерования. Станки оснащены прямоугольными направляющими, радиальными держателями инструмента подрезных головок и головками для радиальной обработки. Горизонтальные расточные станки обладают своими параллелями шпинделей станка к земле и к рабочей поверхности. Как правило, существует три линейные оси. Обычно ось Z считается главной осью. Данная ось приводит детали к шпинделям станков при помощи поперечного перемещения по оси Х и вертикального перемещения по оси Y. Шпиндельные системы подходят для грубой обработки и для резки с усилием. Данные станки в основном используются для расточки и фрезерования больших поверхностей и больших корпусных деталей.
Данные горизонтальные расточные станки можно разделить на T (X) серии и TK серии. Горизонтальные расточные станки серии ТК представляют собой горизонтальные обрабатывающие центры. Они используются главным образом для обработки корпусных деталей, фрезерования поверхностей и прорезов, сверления и расточки и т.д. Они оснащены точным поворотными рабочеми поверхностями, круговыми процессами интерполяции (координатных оси х, у), а также фрезами небольшого диаметра. Фрезы могут обрабатывать любой тип плоской и кривой поверхности. Основные системы передач станков TK6916E оснащены двигателями переменной частоты. Они могут осуществлять бесступенчатую регулировку скорости. Данные горизонтальные расточные станки обладают шестью положениями механически регулируемой скорости при помощи ручного контроля. А обратное движение шпинделей может быть реализовано путем обратного движения двигателей. Данные горизонтальные расточные станки также оснащены высококачественными вращающимися рабочими поверхностями, фрезерными головками с квадратными краями и другими функциональными компонентами, которые могут совершать обработку пятигранниками. В горизонтальных расточных станках устанорвлены дополнительные цифровые устройства для считывания с точностью считывания 0,01 мм и точностью позиционирования 0,05 мм. Данная серия может достичь 3-х осевой скоординированной обработки и в то же время заготовки могут быть зажаты для фрезерования, сверления, расточки, обработки развертыванием и т.д.

Характеристики
Серия T(X)
1. Данная серия горизонтальных расточных станков обладает большой твердостью и высокуой точностью.
2. На горизонтальных расточных станках установлены точно заточенные чугунные столы.
3. Размеры дифлекторов и прорезей согласованы.
4. Пневматические зажимы и перемещение шпинделей также согласованы.
5. Данные горизонтальные расточные станки оснащены RH резьбовыми сверлами RH.
6. В горизонтальных расточных станках установлены предварительно отформованные стойки из нержавеющей стали.
7. Возможно удобное управление педалью.
Серия TK
1. Данная серия горизонтальных расточных станков обладает методом контурного управления для фрезерования наклонных плоскостей, квадратных плоскостей и больших сквозных отверстий плоскостей с узким рабочим пространством. Что повышает эффективность производства и уменьшает трудоемкость.
2. Данные горизонтальные расточные станки характеризуются мощной резкой, высокой эффективностью, высокой точностью позиционирования, хорошей устойчивостью, длинным ходом подачи и огромной несущей способностью.
3. Они характеризуются снижением количества технологического оборудования для производства и сокращением периода подготовки к производству.
4. Данные горизонтальные расточные станки можгут индексировать свободно с высокой точностью индексации и с точностью повторяющегося позиционирования.
5. Данная серия горизонтальных фрезерных станков является автоматической.
6 Они обладают подвижной конструкцией со скользящими подшипниками.
7. Данные станки доступны по конкурентоспособным ценам.

Применение
Горизонтальные расточные станки могут осуществлять процесс фрезерования, расточки, токарной обработки, сверления и расточки отверстий только при условии, что заготовка подготовлена к обработке на станке. Данные горизонтальные расточные станки применимы для грубой и тонкой обработки, а также для сверления и процесса развертывания поверхностей и отверстий для больших, тяжелых и сверх тяжелых системных компонентов. Кроме того, данные горизонтально-расточные станки подходят для отраслей промышленности, связанных с общим производством оборудования, особенно для единичного и мелкосерийного производства высокоточных и сложных компонентов.

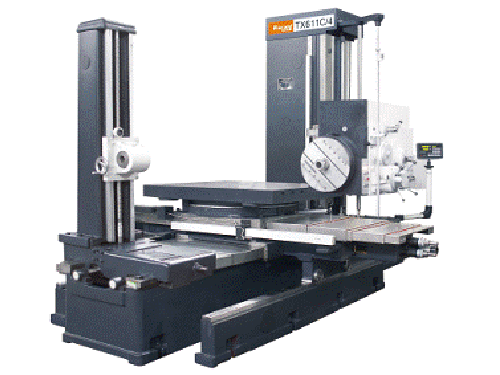

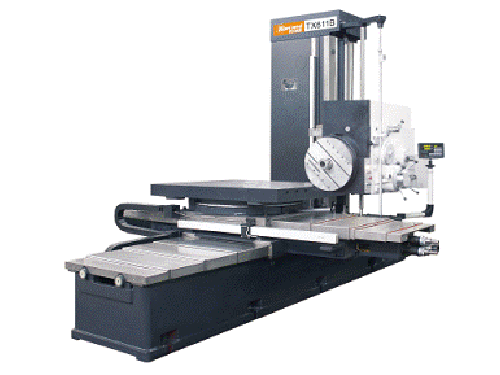

Параметры T(X)611B, T(X)611B/13, T(X)611C, T(X)611C/13

Модель Единицы измерения T(X)611B T(X)611B/13 T(X)611C T(X)611C/13
Диаметр шпинделя мм 110 130 110 130
Размеры рабочей поверхности мм 1320 × 950 1320 × 1010 1320 × 950 1320 × 1010
Мак. нагрузка на рабочую поверхность кг 2500 5000 2500 5000
Продольное перемещение рабочей поверхности мм 1100 × 850 1100 × 850 1100 × 1200 1100 × 1200
Вертикальное перемещение шпинделя мм 900 900 900 900
Осевое премещение шпинделя мм 550 550 550 550
Конусность внутреннего отверстия шпинделя   Морзе №6 Метрическая 80 Морзе №6 Метрическая 80
Мощнгость основного двигателя кВт 6.5/8 9/11 6.5/8 9/11

Параметры серии TK

Модель Единицы измерения TK6350A TK6350 TK6411B
Размеры рабочей поверхности мм 500 × 500 500 × 500 1350 × 1000
Перемещение впрово и влево (по оси X) мм 630 630 1500
Перемещение вперед и назад (по оси Y) мм 550 550 1200
перемещение шпинделя по оси Z мм 550 550 1000
Мак. нагрузка на рабочую поверхность кг 500 500 4000
Мак. скорость шпинделя об./мин 8000 6000 1000
Мощность основного двигателя кВт FANUC 7.5/11 FANUC 7.5/11 FANUC 7.5/11
SIEMENS 7/9.25 SIEMENS 7/9.25 SIEMENS 7/9.25

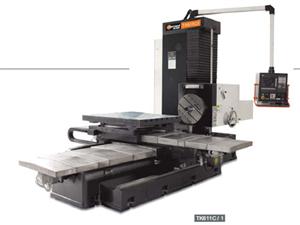

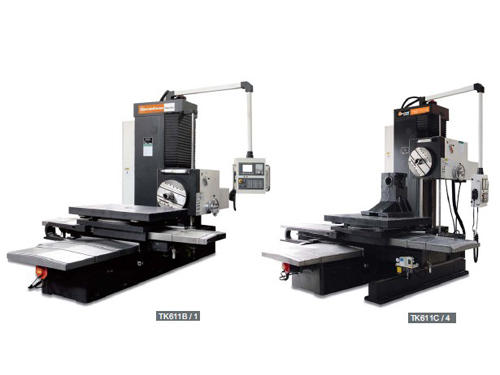

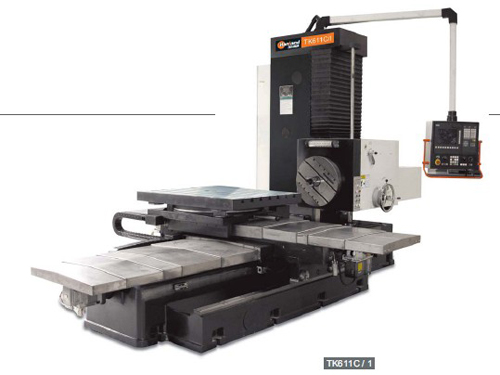

Модель Единицы измерения TK611B TK611C TK611C/IV
Диаметр шпинделя мм Φ 110/Φ 130 Φ 110/Φ 130 Φ 110/Φ 130
Размеры рабочей поверхности мм 1320 × 950 1320 × 950 1320 × 950
Мак. нагрузка на рабочую поверхность кг 2500 × 5000 2500 × 5000 2500 × 5000
продольное перемещение рабочей поверхности мм 1300 × 850 1300 × 1200 1800 × 1300
Вертикальное перемещение шпинделя мм 900 900 1200
Осевое перемещение шпинделя мм 550 550 550
Мощность основного двигателя кВт 11 (6000 об./мин) 11 (6000 об./мин) 11 (6000 об./мин)

ООО «Shaanxi Haven Equipment and Trading Co.» специализируется на предоставлении горизонтального расточного оборудования (расточных станков) для расточки отверстий в Китае. Станки, которые мы предоставляем, включают в себя горизонтальный тип, вертикальную модель и наполный тип. Мы являемся лидирующей организацией, занимающейся производством высокоэффективного горизонтального расточного оборудования. Обладая 10 летним опытом, мы уже экспортировали наши расточные станки для металла в более чем 40 стран и регионов, таких как Германия, США, Канада, Великобритания, Польша, Испания, Нидерланды, Дания, Греция и Австралия и некоторые другие страны и регионы.
