Вертикальные расточные станки

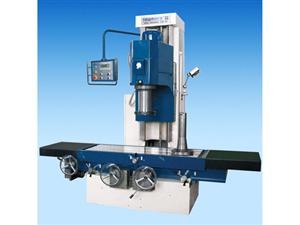

Вертикальные расточные станки

Вертикальные расточные станки, также известные как вертикальное расточное обьрудование, в основном используются для расточки высокоточных отверстий в цилиндрах и гильз двигателей и других точных отверстий. И вращение и подача шпинделей осуществляется постоянной и бесступенчатой регулировкой скорости, и диапазон регулировки скорости давольно широк. Подача шпинделей и быстрое премещение может быть быстро исправлено при помощи регулировки сопротивления. Штурвалы управления вертикальным перемещением шпинделей расположены на супортах для придания работе удобства и легкости. Диалог между операторами и вертикальными расточными станками может быть реализован при помощи цифровой индикации на вертикальном росточном оборудовании, что также делает работу очень удобной и легкой. Движением каждой части станков можно управлять при помощи ПЛК. А также они осуществляют автоматическую обработку расточенных отверстий и шпиндельную обточку в соответствии с входными параметрами расточки.

Особенности вертикальных расточных станков
1. Шпиндельная обточка, подача и перемещение стола - бесступенчатые.
2. Скорость вращения, подача шпинделей, а также перемещение стола легко устанавливаться с точностью до 0.1 мм; а также может осуществляться автоматическая обточка шпинделей.
3. Рабочий стол производит поперечное перемещение в продольном направлении.
4. Полный набор аксессуаров для расточки, фрезерования, сверления и развертывания может быть легко установлен при необходимости.
5. Данные вертикальные расточные станки также оснащены шпиндельными быстроцинтрирующими устройствами, устройствами измерения инструментов, устройствами управления глубиной расточки и планшетами с цифровой индикацией для джига буром машины для координатно-расточных станков.

Применение
Вертикальные расточные станки могут быть широко использованы для расточки цилиндров автомобильных двигателей, гильз цилиндров дизельных двигателей и компрессоров, а также для расточки различных высокоточных отверстий. Вертикальное расточное оборудование серии T170S в основном используется для расточки больших и глубоких отверстий (например, цилиндрических корпусов локомотивов, пароходов, автомобилей и т.д.), а также данные вертикальные расточные станки могут применяться для фрезерования цилиндрических поверхностей.

Параметры вертикальных расточных станков T170A, T200A и T250A

Пункт Единицы измерения TX170A TX200A TX250A
Мак диаметр расточки мм Φ 170 Φ 200 Φ 250
Мак. глубина расточки мм 400 500 500
Мак. площадь фрезерования мм 400 × 1000
Мак диаметр расточки и развертывания мм Φ 30
Скорость шпинделя об./мин 120 - 860
Подача шпинделя мм/мин 14 - 900
Скорость ускоренного перемещения шпинделя мм/мин 900
Перемещение шпинделя мм 700
Расстояние между торцом шпинделя и рабочей поверхностью мм 0 - 700
Расстояние между осью шпинделя и суппортом вертикальной плоскости мм 365
Продольная подача рабочей поверхности мм/мин 32 - 1350
Скорость ускоренного движения продольного перемещения рабочей поверхности мм/мин 1350
Мак. продольное перемещение рабочей поверхности мм 1500
Mак. поперечное перемещение поперечной поверхности мм 200
Размеры рабочей поверхности (ширина × длина) мм 500 × 1250 500 × 1500 500 × 1500
Точность размеров растачиваемого отверстия   H7
Точность обработки закругленность мм 0.005
цилиндричность 0.01/300
ровность фрезерования 0.10
Шерховатость поверхности расточки верхний предел Рa 2.5
фрезерования Рa 3.2
Мощность основного двигателя кВт 5.5
Внешние размеры (длина × ширина × высота) см 260 × 163 × 230
Упаковочные размеры (длина × ширина × высота) 225 × 190 × 228
Вес нетто /вес брутто кг 3300/3600/ 3500/3800 3500/3800
Примечание Вы можете купить соответсвующие принадлежности для улучшения вашего станка. Серия TX, ПЛК TXM, шливовальные головки Φ 320, охлаждающие емкости, защитные панели и контакторы переменного тока обновленной серии TXM.

Параметры вертикальных расточных станков T170S

Пункт Единицы измерения T170S
Мак диаметр расточки мм Φ 170
Мак. глубина расточки мм 400
Мак диаметр расточки и развертывания мм Φ 30
Скорость шпинделя об./мин 80 - 1000
Подача шпинделя мм/мин 14 - 810
Скорость ускоренного перемещения шпинделя мм/мин 810
Перемещение шпинделя мм 500
Расстояние между торцом шпинделя и рабочей поверхностью мм 0 to 500
Расстояние между осью шпинделя и суппортом вертикальной плоскости мм 330
Мак. продольное перемещение рабочей поверхности мм 1100
Mак. поперечное перемещение поперечной поверхности мм 80
Размеры рабочей поверхности (ширина × длина) мм 400 × 1250
Количество Т-образных пазов кол-во 3
Точность размеров растачиваемого отверстия   H7
Точность обработки закругленность мм 0.005
цилиндричность мм 0.01/300
Шерховатость растачиваемой поверхности верхний предел Ra 2.5
Мощность основного двигателя кВт 3
Внешние размеры (длина × ширина × высота) см 210 × 143 × 201
Упаковочные размеры (длина × ширина × высота) 182 × 177 × 219
Вес нетто /вес брутто кг 2500/2800

ООО «Shaanxi Haven Equipment and Trading Co.» является хорошо известным продавцом вертикальных расточных станков в Китае. Мы занимаемся экспортом и поставкой широкого ассортимента вертикального расточного оборудования. Данные станки изготовлены с использованием лучших сырьевых материалов и соответсвуют промышленными стандартами. Данные вертикальные расточные станки используются в различных производственных процессах различных отраслей промышленности. Вертикальное расточное оборудование доступно по самым разумным ценам.
