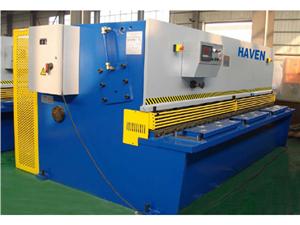

Гидравлические листорезные станки с поворотной балкой QC12Y

Гидравлические листорезные станки с поворотной балкой QC12Y

Описание
Гидравлические листорезные станки с поворотной балкой QC12Y – это вид гидравлических гильотинных ножниц. Данные гидравлические листорезные станки оснащены ножницами с гидравлической передвижной балкой и усовершенствованным дизайном электрической системы. Большинство компонентов листорезных станков созданы извечтными марками, такие как основные электрические компоненты от SIEMENS, гидравлические насосы от лучшей китайской марки KEXIAN, гидравлические клапаны от OMEGA и гидравлические патрубки от PARKER, США. А также данные гидравлические гильотинные ножницы в основном используются для внешней обработки листов, в машиностроении, автомобилестроении, контейнеростроении, легкой промышленности и для других коммутационных устройств. К тому же гидравлические листорезные станки могут быть использованы на заводах металлоконструкций, котельных заводах, и на заводах грузоподъемной техники и т.д.

Характеристики
1. Данные гидравлические гильотинные ножницы оснащены цельносварной стальной конструкцией для гарантирывания сильной твердости, высокой точности и хорошей точности удерживаюшей способности.
2. Данные гидравлические листорезные станки оборудованы поворотным верхней балкой, что делает настройку зазора режущих лезвий быстрой и удобной.
3. В гидравлических гильотинных ножницах используется замедляющее реле для свободной настройки величины хода верхней балки. Таким образом, это увеличивает силу резки узкого листа.
4. Данные гидравлические листорезные станки обладают системой синхронизации параллельных гидроцилиндров и азотным обратным ходом. Это придает рабочему процессу надежность и стабильность.
5. Электрический механизм заднего упора и индикатор используются для регулировки позиции заднего упрора.
6. Гидравлическая эксцентриковая обжимка придает резки больше надежности.
7. Специальный держатель шарикового подшипника используется для предохранения листа от царапин и для уменьшения сопративления трению.
8. Здесь также установлено осветительное устройство для разметки и резки.

Эксплуатационные качества
Гидравлические гильотинные ножи управляются гидравлическим приводом. Они обладают умеренной и надежной структурой. Гидравлические листорезные станки характеризуются полным набором функций. А также характеризуются задним упором и механической точной настройкой. Она может быстро настраивать зазор между режущими лезвиями. Здесь также установлены световое устройство для выравнивания, цифровой индикитор и определенное количество приборов. Во время резки металлического листа бесступенчатая регулировка хода может идти в обратном напрвлении для улучшения производственного материала.

Упаковка:Покрытие со стальными поддонами из полиэтиленовой пленки.

Параметры гидравлических листорезных станков с поворотной балкой QC12Y
Модель Толщина стали (450 мПа) Длина резки (мм) Угол резки (º) Количество ходо в минуту Диапозон перемещения заднего упора (мм) Основной двигатель (кВт) Вес (кг) Длина × Ширина× Высота (мм)
QC12Y-6 × 2500 6 2500 1º30’ ≥18 20 - 600 7.5 5250 3140 × 1610 × 1630
QC12Y-6 × 3200 6 3200 1º30’ ≥14 20 - 600 7.5 6260 3840 × 1610 × 1630
QC12Y-6 × 4000 6 4000 1º30’ ≥10 20 - 600 11 8700 4660 × 1610 × 1830
QC12Y-6 × 5000 6 5000 1º30’ ≥7 20 - 750 11 18000 5786 × 2200 × 2160
QC12Y-6 × 6000 6 6000 1º30’ ≥7 20 - 800 15 22200 6800 × 2300 × 2360
QC12Y-8 × 2500 8 2500 1º30’ ≥14 20 - 600 11 5300 3140 × 1610 × 1660
QC12Y-8 × 3200 8 3200 1º30’ ≥10 20 - 600 11 6300 3840 × 1610 × 1660
QC12Y-8 × 4000 8 4000 1º30’ ≥8 20 - 600 11 9150 4700 × 1610 × 1830
QC12Y-8 × 5000 8 5000 1º30’ ≥7 20 - 750 15 21000 5786 × 2252 × 2310
QC12Y-10 × 2500 10 2500 ≥10 20 - 600 15 7750 3320 × 1690 × 1800
QC12Y-10 × 3200 10 3200 1º48’ ≥8 20 - 600 15 9150 4020 × 1690 × 1900
QC12Y-10 × 4000 10 4000 ≥12 20 - 800 18.5 14500 4765 × 2200 × 2100
QC12Y-12 × 2500 12 2500 ≥10 20 - 600 15 7750 3320 × 1690 × 1800
QC12Y-12 × 3200 12 3200 1º30’ ≥10 20 - 800 18.5 12500 4005 × 2100 × 2120
QC12Y-12 × 4000 12 4000 ≥7 20 - 800 18.5 15350 4790 × 2250 × 2150
QC12Y-16 × 2500 16 2500 ≥8 20 - 800 18.5 12000 3355 × 2100 × 2130
QC12Y-16 × 3200 16 3200 ≥7 20 - 800 18.5 16300 4040 × 2245 × 2220
QC12Y-16 × 4000 16 4000 ≥7 25 - 800 30 20000 4760 × 2300 × 2280
QC12Y-20 × 2500 20 2500 2º30’ ≥6 20 - 800 37 14000 3440 × 2088 × 2570
QC12Y-20 × 3200 20 3200 2º30’ ≥5 25 - 800 37 20000 4150 × 2300 × 2730
QC12Y-20 × 4000 20 4000 2º30’ ≥5 30 - 1000 37 24000 4950 × 2388 × 2760
QC12Y-25 × 2500 25 2500 ≥5 40 - 800 37 16500 3450 × 2300 × 2730
